ММГ Автомат АКС-74У 5,45

Описание

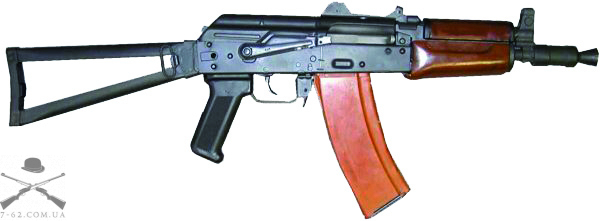

ММГ Автомат АКС-74У 5,45*

ММГ (макет массо-габаритный) изготовлен из настоящего, боевого оружия, которое после незначительных конструктивных изменений утратило возможность произвести боевой выстрел.

После внесенных изменений ММГ не обладает свойствами огнестрельного оружия и согласно законодательству  к огнестрельному оружию не относится.

Предназначен для проведения учебных, спортивно-массовых, театрально-развлекательных мероприятий. Отличный выбор для коллекции или подарка.

Заключение эксперта прилагается.

*5,45-мм автомат Калашникова укороченный (АКС74У, Индекс ГРАУ — 6П26) — укороченная модификация автомата АК-74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчетов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.

Характеристики:
  • Калибр: 5,45x39 мм
  • Длина: 735 мм (490 мм со сложенным прикладом)
  • Длина ствола: 210 мм
  • Вес без патронов: 2,71 кг
  • Емкость магазина: 30 патронов
  • Темп стрельбы: 650 - 735 выстрелов в минуту
История АКС-74У
После окончания Великой Отечественной войны и перехода вооруженных сил на семейства стрелкового оружия АК-47, в СССР не было принято на вооружение ни одного серийного образца пистолета-пулемета, хотя необходимость данного вида вооружения наблюдалась и довольно остро. Так как АКС-47 и его потомки не могли заменить ПП из-за своих габаритов, к созданию оружия, способного занять эту нишу, приступили после принятия промежуточного патрона малого калибра 5.45х39 мм.

В конце 60-х - начале 70-х годов ХХ века стала заметно проявляться общемировая тенденция к созданию совершенно новых в тактическом плане боевых образцов огнестрельного оружия путем небольшой переделки уже существующих автоматов (штурмовых винтовок). Конструкторы Бельгии, США, Великобритании, Венгрии стали законодателями мод: путем значительного укорочения ствола и применения складного приклада они бойко подгоняли массогабаритные параметры штатных штурмовых винтовок все ближе и ближе к характерным скорее для класса пистолета-пулемета, оставляя при этом явное превосходство в мощи огня.

Модное занятие вскоре нашло отклик и в СССР. Разработка компактного образца стандартного армейского оружия была начата в рамках конкурса «Модерн», в который были вовлечены именитые оружейники Ижевска, Коврова, Тулы.

Достаточно простой и дешевый малогабаритный автомат в 1975 году в своем неповторимом стиле разработали в КБ под руководством С.Г. Симонова. Опытный вариант газоотводного АГ-043 с металлическим сдвижным плечевым упором по весу (2,1 кг без патронов) превосходил многие пистолеты-пулеметы и «питался» из стандартного пластикового 30-зарядного магазина от АК-74. Какими-то особенными преимуществами по скорострельности, баллистике и надежности работы АГ-043 не обладал, главным подкупающим его достоинством оставалась очевидная компактность (что послужило поводом для сенсационных слухов о его «гэбэшном» предназначении именно как оружия скрытого ношения - полное складывание приклада уменьшало длину автомата более чем в полтора раза, с 680 до 420 мм).

Тульское ЦКИБ СОО на государственные испытания по теме «Модерн» начала 1970-х годов представило несколько экспериментальных вариантов укороченного автомата конструкции И.Я. Стечкина. Его ТКБ-0116 мог смело претендовать на звание самого необычного конкурсанта. Автоматика с коротким ходом ствола, поворот которого к тому же осуществлял запирание.

Основным элементом газового двигателя служил надульник, он же выполнял функции пламегасителя и компенсатора. Определенный шарм автомату придавал прямой коробчатый магазин на 20 патронов и складывающийся наверх плечевой упор. Весьма лестные отзывы испытателей, в первую очередь по кучности боя, давали стечкинскому «Модерну» неплохие шансы в честной конкуренции.

Проще всего дела обстояли в Ижевске, где создавали компактное оружие на базе основного автомата. Отработанная до мелочей конструкция АКМ и проект его 5,45-мм преемника под шифром А-3 снимали необходимость начинать все с нуля.

Ствол укоротили до 255 миллиметров, отнесли назад газовую камору и основание мушки (соответственно уменьшив длину штока газового поршня), для полного сгорания пороха при выстреле ввели объемный цилиндрический надульник. Секторный прицел заменили простым L-образным перекидным целиком на крышке ствольной коробки, теперь постоянно закрепленной на оружии и шарнирно откидывающейся при разборке вверх.

Проволочный металлический приклад с поворотным затыльником, как и у автомата Стечкина, складывался наверх, уменьшая общую длину автомата до 475 мм. В 1973 году первый экспериментальный «Мини-Калашников» слегка улучшили.

Ствол «подрезали» еще на 35 миллиметров - автомат стал короче. Приклад позаимствовали у АКМС - автомат стал удобнее. Оформление газоотводного узла и дульной части было в меру облагорожено - автомат стал красивее. Большее давление пороховых газов у дульного среза ствола остро потребовало установки усиленного пламегасителя-дожигателя. Опытный образец 1976 года имел еще более короткий ствол (206,5 мм), складывающийся вправо трубчатый фигурный плечевой упор и сниженную до 2,4 кг массу. Окончательный вариант малогабаритного автомата Калашникова максимально унифицировали с уже принятым к тому времени на вооружение АКС-74.

В конце концов, в конкурсе на новый компактный автомат «ввиду высокой унификации производства и эксплуатации по отношению к автомату АКС-74» оказался ижевский вариант укороченного автомата. Механизмы, компоновка органов управления и общее устройство были аналогичны автомату АКС-74, что не только удешевляло выпуск и облегчало обслуживание и ремонт, но и упрощало подготовку личного состава.

Однако новый компактный автомат Калашникова получил и некоторые недостатки. Укороченный по сравнению с оригиналом в два раза ствол «малыша», как и следовало ожидать, резко снизил начальную скорость пули до 735 м/с и, отсюда, прицельную дальность ведения огня (вместе с эффективной). Посему сама собой отпала необходимость в сложном прицельном приспособлении.

Перекидной целик прицела нового оружия занимал всего два фиксированных положения: для стрельбы на расстояния до 350 метров (дальность прямого выстрела по ростовой фигуре, маркировка на целике «П») и на дистанции от 350 до 500 метров (установка «4-5»). Стрелять на большие расстояния из укороченного автомата категорически не рекомендуется. Давным-давно замечено, что такие параметры, как легкость оружия и малое рассеивание пуль при стрельбе друг с другом сочетаются весьма редко.

Зато невысокую кучность слегка компенсирует возросшая боевая скорострельность - отнесение по сравнению с АКС-74 далеко назад газовой камеры уменьшило время цикла автоматики, повысив темп автоматической стрельбы до 700 выстрелов в минуту. Для более или менее приемлемой стабилизации полета пули, выпущенной из короткого ствола автомата, пришлось несколько увеличить крутизну нарезов – шаг нарезов уменьшился с 200 до 160 миллиметров, правда, при этом увеличивается напряжение в оболочке пули.

В остальном новый укороченный автомат был компактным, удобным и красивым образцом стрелкового оружия.

Особенности автомата АКС-74У

Отличия от АКС-74:
  • укороченный в 2 раза ствол,
  • укороченный шток газового поршня,
  • установлен специальный надульник, служащий расширительной камерой и пламегасителем,
  • крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
  • установки целика на 200 и 400 метров.
  • С точки же зрения всех механизмов АКС-74У полностью аналогичен АК-74.
Достоинства АКС-74У:
  • высокая мобильность и возможность скрытного ношения;
  • высокая пробивная способность пули.
Недостатки:
  • малая прицельная дальность стрельбы;
  • невысокое останавливающее действие пули;
  • склонность к быстрому перегреву при стрельбе.
ТТХ АКС-74У
  • Наиболее действенный огонь ведется на дистанциях до 400 м.
  • По групповым целям сосредоточенный огонь ведется на дальность до 800 м. Дальность прямого выстрела по грудной фигуре — 360 м.
Боевая скорострельность:
  • при стрельбе очередями — до 100 выстрелов в минуту,
  • при стрельбе одиночными — до 40 выстрелов в минуту.
Требования нормального боя для АКС-74у:
  • все четыре пробоины вмещаются в круг диаметром 15 см;
  • средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.
  • Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.
  • При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.
  • При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

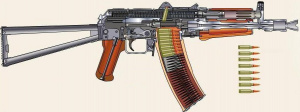

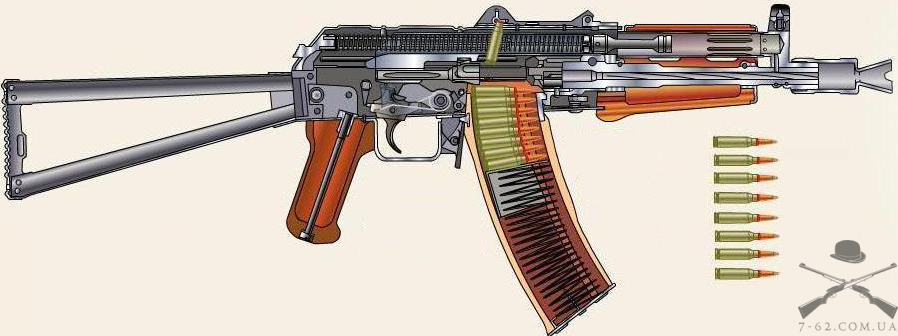

Устройство  и основные части АКС-74У:
  • ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
  • пламегаситель;
  • затворная рама с газовым поршнем;
  • затвор;
  • возвратный механизм;
  • газовая трубка со ствольной накладкой;
  • цевьё;
  • магазин;
  • ремень.
В комплект АКС-74у входят:
  • чехол;
  • принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник);
  • три запасных магазина;
  • сумка для переноски магазинов и принадлежности;
  • в комплект АКС74УН2 дополнительно входит НСПУМ.
Прицельное приспособление АКС-74У
  • Прицельное приспособление АКС-74у состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»).
  • Приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями.
Принцип действия автоматики АКС-74У
  • Работа автоматики АКС-74у основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.
  • Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.
  • Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.
Патроны :
  • 5,45×39 мм
Стрельба из АКС-74у ведётся 5,45-мм патронами со следующими типами пуль:
  • обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
  • трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.
Пуля со стальным сердечником 5,45-мм патрона при стрельбе из автомата калашникова АКС-74У обеспечивает следующее пробивное действие (пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной):
  • 3 мм на дистанции 500 м;
  • 5 мм на дистанции 210 м.
  • Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
  • Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
  • Проникновение на 15-20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
  • Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
  • Проникновение на 6-8 см в кирпичную кладку на дистанции 100 м.
  • Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 92 кГм.
Варианты АКС-74У
  • АКС74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
  • АКС74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывал бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».
  • В поздних версиях АКС-74у на левой стороне ствольной коробки появилась боковая планка для крепления прицелов типа «Кобра» и ПСО/ПОСП по системе «ласточкин хвост».
  • На данный момент в ЦНИИТОЧМАШ уже разработана новая модель пистолета-пулемёта (Вереск), аналогичная АКС-74у по точности, но более лёгкая и компактная, с возможностью крепления оптического прицела. Но пока АКС-74у остаётся основным автоматическим оружием МВД, так как большое количество этого оружия уже произведено и срок его эксплуатации не вышел, а необходимости в перевооружении рядовых сотрудников министерство не видит.
Обслуживание автомата АКС-74У

Неполную разборку автомата производят для чистки, смазки и осмотра оружия в следующем порядке:
  • отделение магазина и проверка отсутствия патрона в патроннике;
  • извлечение пенала принадлежности и шомпола из сумки;
  • отделение пламегасителя;
  • открытие крышки ствольной коробки;
  • отделение возвратного механизма;
  • отделение затворной рамы с затвором;
  • отделение затвора от затворной рамы;
  • отделение газовой трубки со ствольной накладкой.

Сборка после неполной разборки осуществляется в обратном порядке.

Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:
  • неполная разборка;
  • разборка магазина;
  • разборка возвратного механизма;
  • разборка затвора;
  • разборка ударно-спускового механизма;
  • отделение цевья.
Сборка после полной разборки осуществляется в обратном порядке.
