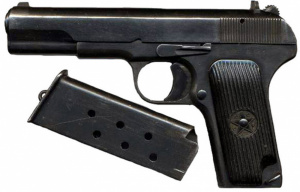

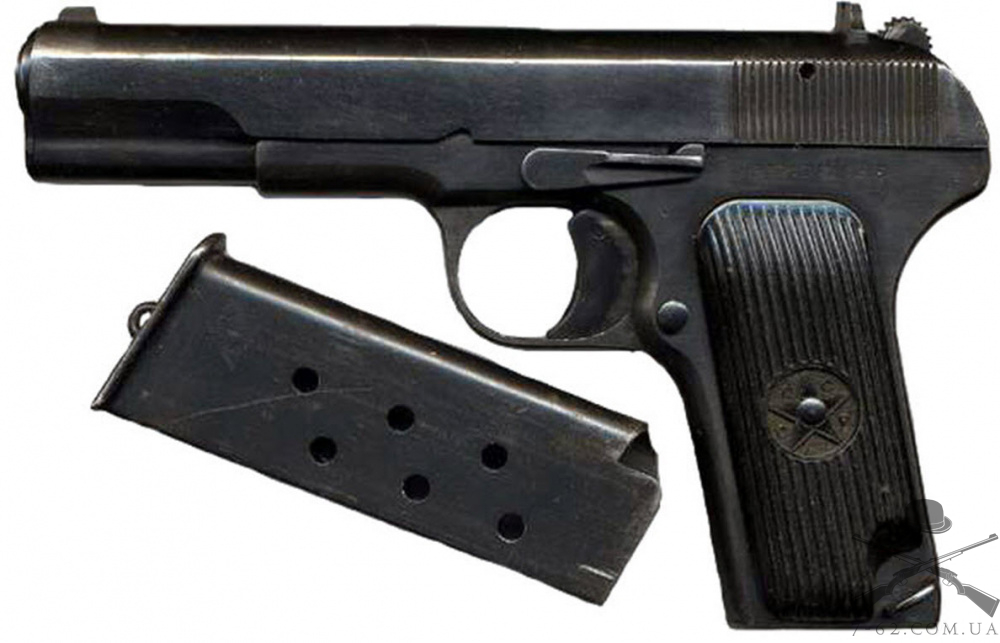

ММГ Пістолет ТТ (Балаклея)

21950

грн

КУПИТИ

код: 4233

наявність: Немає

виробник: -

тип: пістолет

епоха: 1900-1950

країна: СРСР

вигляд: ММГ

теги: ММГ , ТТ , деактивована зброя , макет вогнепальної зброї , макет пістолета , макет масо-габаритний , ММГ балаклія

Опис

ММГ Пістолет ТТ* (Балаклея)

ММГ (макет масо-габаритний) виготовлений із справжньої, бойової зброї, яка після незначних конструктивних змін втратила можливість зробити бойовий постріл.

Після внесених змін ММГ не має властивостей вогнепальної зброї і згідно із законодавством до вогнепальної зброї не належить.

Призначений для проведення навчальних, спортивно-масових, театрально-розважальних заходів. Відмінний вибір для колекції чи подарунку.

Висновок експерта додається.

* Пістолет зр. 1933 ( ТТ , Тульський Токарева, Індекс ГРАУ - 56-А-132) - перший армійський самозарядний пістолет СРСР, розроблений в 1930 році радянським конструктором Токарєвим Федором Васильовичем.

Пістолет ТТ був розроблений для конкурсу 1929 на новий армійський пістолет, оголошеного з метою заміни револьвера «наган» і декількох моделей револьверів і пістолетів іноземного виробництва, що знаходилися на озброєнні Червоної Армії до середини 1920-х років. Як штатний патрон був прийнятий німецький патрон 7,63×25 мм Маузер, який у значних кількостях закуповувався для пістолетів Mauser C96, що перебували на озброєнні. Як прототип нової зброї Токарєвим було обрано пістолет конструкції Джона Браунінга FN Model 1903 зразка 1902 року та “Кольт-Браунінг” М1911.

Конкурсна комісія на чолі з М. Ф. Грушецьким визнала пістолет конструкції Ф. В. Токарєва найбільш підходящим для озброєння за умови, що будуть усунені виявлені недоліки. Вимоги комісії включали підвищення точності стрілянини, полегшення зусилля спуску та безпеки у зверненні. За кілька місяців роботи недоліки було усунуто. 23 грудня 1930 року було ухвалено рішення про додаткові випробування.

За результатами випробувань у конкурсі переміг пістолет ТТ, створений конструкторською групою під керівництвом Ф. В. Токарєва у проектно-конструкторському бюро Тульського збройового заводу. 12 лютого 1931 року Реввійськрада СРСР замовила першу партію з 1000 пістолетів для всебічних військових випробувань. У тому ж році пістолет Токарєва був прийнятий на озброєння під офіційним позначенням «7,62 мм самозарядний пістолет зр. 1930 р.» разом із патроном 7,62×25. Пістолет, який отримав назву ТТ (Тульський Токарєва), був простим і технологічним у виробництві та експлуатації.

У цей час СРСР купив у німецької фірми Mauser ліцензію виробництва патрона і почав випуск під позначенням «7,62-мм пістолетний патрон „П“ зр. 1930 р.».

У 1930-1932 роках було випущено кілька тисяч екземплярів. З метою підвищити технологічність виробництва у 1932-1933 роках. зброя зазнала модернізації: бойові виступи ствола не фрезерували, а виконували токарною обробкою; рама виготовлялася цільною, без знімної кришки ручки; були доопрацьовані роз'єднувач та спускова тяга. На початку 1934 новий пістолет був прийнятий на озброєння під найменуванням «7,62-мм самозарядний пістолет зр. 1933».

У 1939 року група конструкторів на чолі з Токарєвим створила варіант пістолета з масивнішою рукояттю і магазином на 12 патронів (навіщо його засувка було перенесено). Значно зменшилася ймовірність мимовільного пострілу. Подальшому доробку пістолета завадила Велика Вітчизняна війна.

У листопаді-грудні 1941 року устаткування виготовлення ТТ було перенесено до Іжевська. Протягом 1942 року на Іжевському машинобудівному заводі № 74 вдалося виготовити 161485 пістолетів Токарєва. Також у 1942 році Іжевський завод № 74 випустив невелику партію пістолета Токарєва з дворядним магазином на 15 набоїв. Товщина рукоятки такої модифікації склала 42 мм (проти 30,5 мм у штатного ТТ). Засувка магазину була перенесена в основу ручки.

У 1944 році пройшов полігонні випробування модернізований варіант пістолета Токарєва з магазином на 16 набоїв, розроблений конструктором Іжевського механічного заводу № 622 Г. В. Севрюгіним.

У 1947 році ТТ був знову модифікований з метою зменшення його собівартості: великі вертикальні виточки, що чергуються з дрібними пазами на кожусі-затворі для зручного відтягування затвора, були замінені на дрібні виточки (рифлення).

Після війни пістолет Токарєва користувався популярністю в кримінальних колах через доступність, обумовлену великими запасами на військових складах і, відповідно, невисокою ціною на чорному ринку, а також через те, що безліч одиниць даної зброї не було внесено у пулегільзотеку, що утруднювало ідентифікацію одиниці зброї та простежування історії її застосування. Широко описувана в літературі та ЗМІ тактика виконавців вбивств на замовлення, коли для виконання замовлення використовувався спеціально придбаний пістолет ТТ, який вбивця після застосування залишав на місці злочину, створило ТТ імідж «пістолета для кілерів». У 1990-х роках до пістолетів вироблялися кустарні глушники.

У пістолеті ТТ поєднуються конструктивні особливості різних систем: схема замикання каналу стовбура конструкції Дж. М. Браунінга, застосована у знаменитому Colt M1911, дизайн Browning M1903 та патрон, спочатку розроблений для пістолета Mauser C96.

На думку деяких фахівців, при розробці конструкції пістолета спочатку передбачалося повністю скопіювати конструкцію модифікованого пістолета Браунінг зі знімним курковим ударно-спусковим механізмом. Однак у процесі роботи від повного копіювання конструктори відмовилися через відсутність технологічної бази для повної копії оригіналу. Потрібно було знизити витрати на виробництво спрощенням конструкції.

Разом з тим, пістолет має оригінальні конструкторські рішення, спрямовані на зручність поводження зі зброєю: об'єднання ударно-спускового механізму в окремому єдиному блоці-колодці, який при розбиранні зброї вільно відокремлюється від рами для чищення та мастила; розміщення бойової пружини у курці, що скоротило поздовжню ширину рукоятки; кріплення щічок рукоятки за допомогою закріплених на них поворотних планок, що спрощували розбирання пістолета, відсутність запобіжного механізму - його функцію виконував запобіжний взвод курка.

Схема Браунінга замикання каналу ствола з коротким ходом і хитається сережкою, система роботи автоматики, а також УСМ, запозичені у пістолета Colt M1911, були модифіковані для спрощення виробництва.

УСМ одинарної дії. Ударний механізм виконаний єдиним блоком, що спрощувало заводське складання (кілька років по тому швейцарський зброяр Шарль Петтер застосував таку ж компоновку у французькому пістолеті «Модель 1935»).

Пістолет немає запобіжника як окремої деталі, його функції виконує запобіжний взвод курка. Для зняття курка із запобіжного взводу потрібно звести курок. Щоб поставити зведений курок на запобіжний взвод, спочатку його потрібно спустити, притримуючи його і натискаючи на спуск. Для встановлення спущеного курка на запобіжний взвод потрібно трохи відвести курок назад. Після цього буде заблоковано спуск і затвор, а курок не стосуватиметься ударника. Це унеможливлює постріл при падінні пістолета або випадковому ударі по головці курка.

Носити пістолет з патроном у патроннику зі спущеним курком не рекомендується і не має сенсу, тому що для пострілу зводити спущений курок потрібно так само, як і курок, поставлений на запобіжний взвод.

На лівій стороні рамки знаходиться важіль затримки затвора. Після витрати магазину затвор встає на затримку в задньому положенні. Для зняття затвора із затримки потрібно опустити важіль затримки затвора.

Магазин вміщує 8 патронів. Кнопка клямки магазину знаходиться на лівій стороні рукоятки, біля основи спускової скоби, як у Colt M1911.

Попадання при стрільбі на 50 м у кожній із 10 серій по 10 пострілів укладаються в коло радіусом 150 мм.

Прицільні пристосування складаються з мушки, виконаної заодно із затвором, і целіка, впресованого в паз типу «ластівчин хвіст» у задній частині затвора.

Щічки рукоятки виготовлялися з бакеліту або (у роки війни) з деревини (горіх).

Розбирання та складання:

Переваги

Пістолет ТТ відрізняється простотою конструкції і через це - невисокою собівартістю виробництва та легкістю в обслуговуванні.
Нетиповий для пістолетів дуже потужний патрон забезпечує незвичайно високу проникаючу здатність і дульну енергію близько 500 Дж. Пістолет має короткий легкий спуск і забезпечує значну точність стрільби, досвідчений стрілець здатний вразити ціль на дистанціях понад 50 метрів.
Пістолет плоский та досить компактний, що зручно для прихованого носіння.

Недоліки:

До Великої Великої Вітчизняної війни військовими висувалося вимога, щоб із пістолета можна було вести вогонь через амбразури танка. ТТ не задовольняв цю умову. Багато фахівців вважають цю вимогу абсурдною.
Ще одним недоліком є погана фіксація магазину.
Були випадки мимовільного пострілу. Зрештою Статутом було прямо заборонено носити пістолет із патроном у патроннику.
Ергономічність ТТ викликає багато нарікань у порівнянні з іншими конструкціями. Кут нахилу рукоятки невеликий, форма її сприяє зручному утриманню зброї.

Пістолет ТТ відрізняється настильністю траєкторії та високою пробивною дією гострої кулі, яка здатна пробити армійську каску або легкі бронежилети. Пробивна дія кулі ТТ перевищує пробивну дію кулі патрона 9×19 мм Парабеллум (після пострілу з пістолета ТТ, куля «7,62 П» зі свинцевим сердечником пробиває бронежилети І класу захисту, але бронежилети ІІ класу не пробиває навіть при пострілі в упор). "Пст" зі сталевим сердечником пробиває бронежилети II класу захисту, або NIJ IIIA + за американською класифікацією). Разом з тим, зупиняють дії 7,62-мм кулі ТТ поступаються дії кулі патрона 9×19 мм. Втім, у пістолеті ТТ можливе використання кількох варіантів патронів 7,63×25 мм Mauser з кулями підвищеної зупиняючої дії:

.30 Mauser LLC - патрон з безоболонковою свинцевою кулею фірми Old Western Scrounger (США);
патрон з експансивною кулею фірми Old Western Scrounger (США);
7,62×25 мм Tokarev Magsafe Defender - патрон з кулею підвищеної зупиняючої дії фірми Magsafe (США).

Варіанти та модифікації

Пістолети виробництва СРСР:

«7,62-мм самозарядний пістолет зр. 1930 р.» - перша серійна модифікація, лише у 1931-1935 рр. було випущено трохи більше 93 тис. прим.
«7,62-мм самозарядний пістолет зр. 1933 р.» (довоєнний випуск) - з метою підвищення технологічності у виробництві, були внесені зміни до конструкції спускового механізму (спускової тяги та роз'єднувача), спрощена форма стовбура та рамки (задня стінка рукоятки була зроблена цільною, без кришки, що відокремлюється). До 22 червня 1941 року озброєння Червоної Армії надійшло близько 600 тис. пістолетів ТТ.
«7,62-мм навчальний самозарядний пістолет зр. 1933 »-навчальний варіант пістолета Токарєва, що випускався перед війною. Від бойового відрізнявся лише карболітовими щічками, забарвленими в зелений колір (а не чорний). Поряд із заводським номером вибивалися літери «УЧ».
«7,62-мм самозарядний пістолет зр. 1933 р.» (випуск воєнного часу) - відрізнявся спрощеною конструкцією та найгіршою якістю обробки деталей; деякі пістолети встановлювали дерев'яні щічки.
«7,62-мм самозарядний пістолет зр. 1933 р.» (Випуск повоєнного часу)

Пістолети іноземного виробництва:

Угорська Народна Республіка - на озброєнні Угорської народної армії; у 1948-1960 роках на підприємстві "FEG" під назвою "Tokarev 48M" випускалася точна копія радянського ТТ (з гербом ВНР на накладках рукояті). Наприкінці 1950-х років було розроблено модернізований варіант - ТТ-58, з більш зручною рукояттю, виконаною за типом рукоятки пістолета Walther P38 та зміненою конструкцією магазину.
В'єтнам - під час війни у В'єтнамі партизани ПФВПВ у польових умовах збирали пістолети ТТ з китайських комплектуючих, надалі було освоєно виробництво пістолета K14-VN (варіант з 13-зарядним магазином).
Єгипет - наприкінці 1950-х років для Єгипту на підприємстві «FEG» розпочато випуск оснащеної запобіжником модифікації ТТ-58 під патрон 9×19 мм Парабеллум. Пістолет Tokagypt-58 надходив на озброєння єгипетської поліції. Усього було вироблено до 15 тисяч цих пістолетів, причому частина пістолетів була продана на комерційному ринку, переважно у ФРН, під маркою «Firebird».
Китай - випускався у кількох модифікаціях:

«Тип 51» - армійський пістолет, копія радянського ТТ.

«Тип 54» - армійський пістолет, копія радянського ТТ, що знаходився на озброєнні армії КНР до 1971 року. Вироблявся експорту під найменуванням M20.

«модель 213» – комерційний варіант виробництва компанії «Norinco» під патрон 9×19 мм із магазином на 8 набоїв.

«модель 213А» – комерційний варіант виробництва компанії «Norinco» під патрон 9×19 мм із магазином на 14 набоїв.

«модель 213В» - комерційний варіант виробництва компанії «Norinco» під патрон 9×19 мм, оснащений неавтоматичним запобіжником, що блокує курок.

КНДР - копія пістолета ТТ, що випускалася під назвою "тип 68".
ПНР - пістолет вироблявся під назвою PW wz.33 (Pistolet Wojskowy wzor 33 - армійський пістолет зразка 1933) і був на озброєнні до кінця 1960-х років. Відрізнявся від радянських ТТ маркуванням на затворі та накладках рукояті.
СР Румунія - у 1950-ті роки випускалася копія пістолета ТТ під назвою Cugir Tokarov.
Югославія

Застава М54 – копія радянського ТТ зр. 1933 року, випуск розпочато у лютому 1954 року.

Застава М57 - модернізований варіант ТТ зі збільшеною до 9 набоїв ємністю магазину, розроблений в 1956-1960 рр.., Серійно випускався з 1961 по 1990 рік.

Застава M70 - компактний варіант армійського пістолета Застава М57 під менш потужні патрони 7,65 17 мм або 917 мм (9мм Kratak).

Застава М70А - модернізований варіант пістолета Застава М57 під патрон 9×19 мм Парабеллум, випуск якого розпочався на початку 1970-х.

Застава М88 - модернізований варіант пістолета Застава М57 під патрони 9×19 мм Парабеллум та .40 S&W.

Ірак - копія радянського ТТ складалася на озброєнні армії Іраку понад тридцять років.
Пакистан – копія китайського ТТ випускалася на підприємстві POF (Pakistani Ordnance Factories) для поліції. Крім того, відомі випадки виготовлення копій ТТ у напівкустарних умовах збройовими майстернями у районі перевалу Хайбер.

Конверсійні варіанти та модифікації

Спортивна зброя

Tokarev Sportowy - спортивний пістолет польського виробництва під малокаліберний патрон .22 Long Rifle із вкладишами за формою стандартного патронника під патрон 7,62×25 мм.
в 1950-ті роки в СРСР на базі ТТ був створений спортивно-тренувальний пістолет Р-3 під малокаліберний 5,6 мм патрон, що мав вільний затвор.
у травні 2012 року в Росії пістолет ТТ був сертифікований як спортивна зброя під найменуванням спортивний пістолет С-ТТ .

Травматична зброя

ВПО-501 «Лідер» - «безствольний» травматичний пістолет під патрон 10×32 мм Т. Розроблено та випускається з 2005 року Вятсько-Полянським машинобудівним заводом «Молот». Відповідно до криміналістичних вимог, у конструкцію внесено зміни, що виключають можливість стрілянини бойовими патронами.
ВПО-509 «Лідер-М» - «безствольний» травматичний пістолет під патрон 11,43×32 мм Т. Розроблений Вятсько-Полянський машинобудівний завод «Молот».
ТТ-Т - травматичний пістолет під патрон 10×28 мм Т. Розроблено та виробляється на ВАТ «Завод ім. В. А. Дегтярьова ». У продажу із 2011 року. Має конструктивні відмінності від бойового ТТ: стовбур із віддаленими нарізами; у каналі є одна перегородка-штифт, що перешкоджає стрільбі твердим предметом.
MP-81 - травматичний пістолет під патрон 9 мм PA Розроблено та випускається з 2008 року Іжевським механічним заводом. У конструкції збережено основні вузли базової моделі: (рамка, затвор, ударно-спусковий механізм), повністю збережено справжнє історичне маркування оригіналу та ідентичність прийомів поводження з пістолетом.
MP-82 - варіант MP-81 під патрон .45 rubber, розроблений і представлений у вигляді макета в 2008 Іжевським механічним заводом. Серійно не робився.
ТТР – травматичний пістолет під патрон 9 мм PA (виробник – ТОВ «СОБР», м. Харків).
ТТ-ГТ – гладкоствольний травматичний пістолет під патрон 9 мм PA (виробник – ТОВ «Ерма-Інтер», м. Київ).

Пневматична зброя

Випускаються кілька варіантів 4,5-мм пневматичних пістолетів: МР-656k (випуск припинено у 2013 році на підставі вимоги Закону про заборону переробки бойової зброї), Gletcher TT, Gletcher TT NBB, ТТП «Зібр», Crosman C -TT, KSC/KWA TT-33.

Сигнальні версії

з 2011 року випускався Сигнальний пістолет ТТ-С , зроблений на базі пістолета ТТ-Лідер (випуск припинено у 2013 році на підставі вимоги Закону про заборону переробки бойової зброї). Для стрілянини використовуються капсулі «жевело» або КВ21.
на виставці «Зброя та полювання – 2014» у Москві компанією ТОВ «Молот армз» був представлений охолощений варіант пістолета ТТ, МА-ТТ-СХ , під холостий патрон 10×31 мм.

Експлуатація та бойове застосування

1930-1945:

СРСР - пістолети ТТ перебували на озброєнні радянських збройних сил, військ НКВС, а період Великої Вітчизняної війни також поставлялися радянським партизанам і надходили озброєння іноземних військових формувань біля СРСР.

Фінляндія - трофейні пістолети ТТ, захоплені в ході радянсько-фінської війни 1939-1940 р.р. та «війни-продовження» 1941-1944 років. перебували озброєнні фінської армії до 1951 р. У 1959-1960 гг. пістолети були продані американській компанії Interarmco.

Червоний прапор, в центрі якого знаходиться біле коло з чорною свастикою Третій рейх - трофейні ТТ під найменуванням Pistole 615(r) надходили на озброєння Вермахту , СС та інших воєнізованих формувань нацистської Німеччини та її сателітів.

Югославія - поставки для Народно-визвольної армії Югославії почалися 15 травня 1944 року, тривали до 1947 року.

Після 1945:

Після війни ТТ постачався державам і рухам, що підтримуються СРСР (зокрема, арміям країн Організації Варшавського Договору).

СРСР - виробництво пістолета тривало до 1952 року і було припинено у зв'язку з використанням 9-мм пістолета Макарова. Надалі ТТ було знято з озброєння та поступово замінено ПМ - на початок 1960-х років у Радянській Армії (кілька довше він зберігався на озброєнні тилових та допоміжних підрозділів), до середини 1970-х - у міліції, проте у підрозділах воєнізованої охорони він зберігся та в наступний час. На складах мобілізаційного резерву пістолети ТТ зберігалися щонайменше на початок 1990-х гг. Прикордонні війська використовували ТТ до 2000 року.

ТТ також використовувався геологічними підприємствами (щонайменше до 2000). За нормами положень Мінгео СРСР, пістолетом могли бути озброєні керівні працівники геологічних партій та експедицій.

Югославія - після війни радянські ТТ залишалися на озброєнні Югославської Народної Армії щонайменше до 1968 року.

Албанія - отримані після 1945 пістолети ТТ залишалися на озброєнні албанської армії щонайменше до 1994 року.

Угорщина - варіант під назвою 48M на озброєнні Угорської народної армії.

Росія - у грудні 1998 року ТТ був офіційно прийнятий на озброєння Федеральної служби судових приставів. Щонайменше до липня 2002 року пістолети ТТ перебували на озброєнні позавідомчої охорони МВС РФ. У грудні 2005 року внесено до переліку нагородної зброї. Станом на середину 2006 року перебували на озброєнні підрозділів ФГУП «Охорона» МВС РФ, співробітників фельд'єгерської служби та інкасаторів.

Білорусь - станом на 2002 рік, на озброєнні юридичних осіб з особливими статутними завданнями.

Казахстан - на озброєнні воєнізованої охорони залізничного транспорту та інкасаторів Національного Банку Республіки Казахстан.

Латвія - на озброєнні армії щонайменше до жовтня 2001 року.

Україна - на початку 1990-х років кілька ТТ зі складів мобілізаційного резерву міністерства оборони України було передано на озброєння деяких підрозділів патрульно-постової служби міліції, також вони використовувалися для навчання стрільбі курсантів та співробітників МВС України (у зв'язку з дефіцитом патронів 9×18 мм. Станом на 14 липня 2005 року на зберіганні міністерства оборони було 95 000 шт. пістолетів ТТ (75 000 справних та 20 000 призначених до утилізації); станом на 15 серпня 2011 року на зберіганні міністерства оборони залишалося 10 000 пістолетів ТТ, ще 5500 шт. перебувало на зберіганні міністерства внутрішніх справ України. Знаходиться на озброєнні державної служби охорони та прокуратури. Також є нагородною зброєю. Станом на червень 2014 року залишався на озброєнні залізничної охорони та інкасаторів.

Характеристики:
