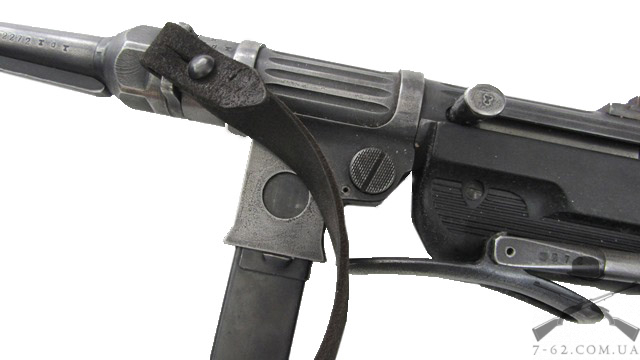

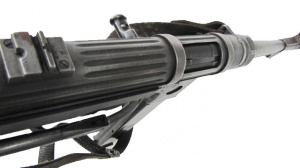

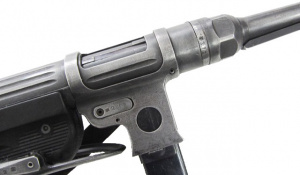

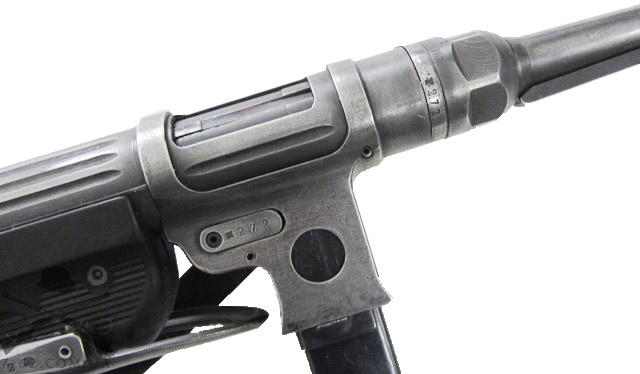

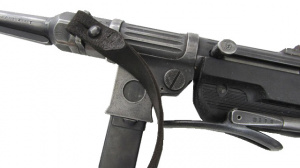

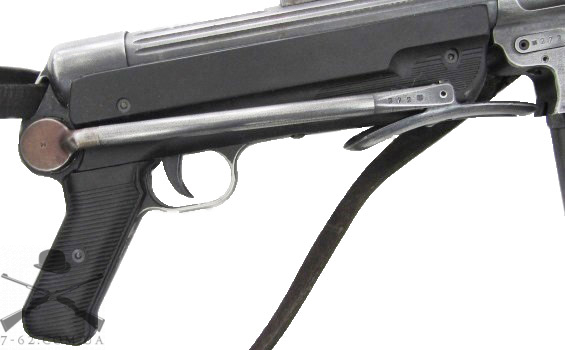

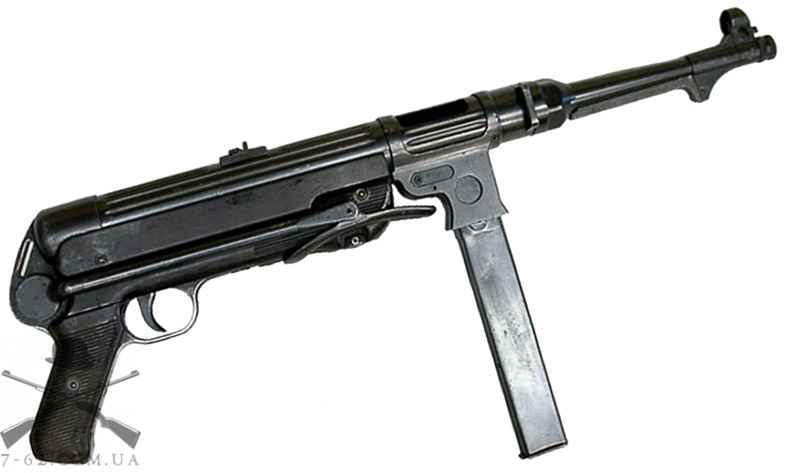

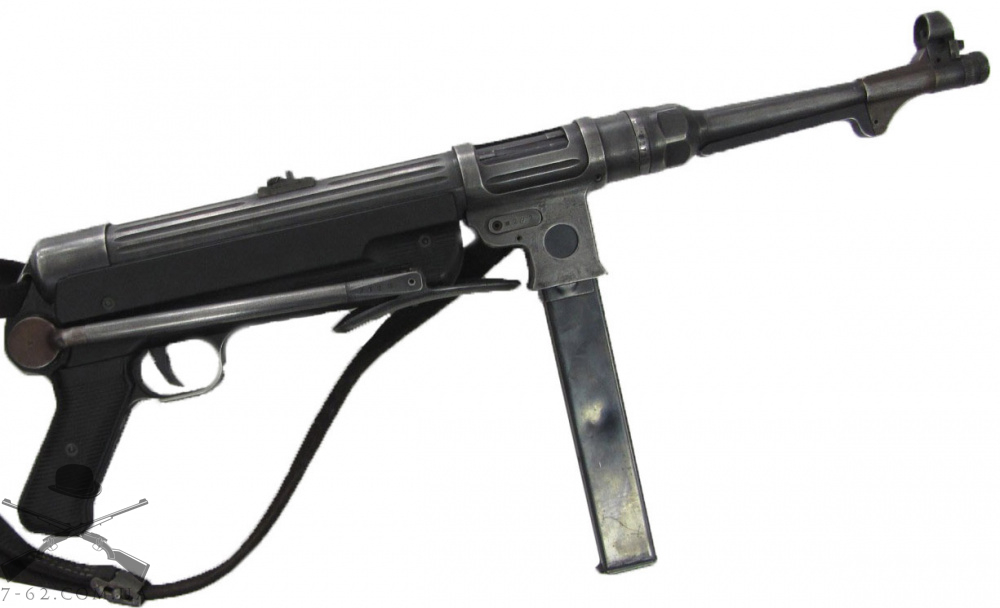

СХП Пістолет-кулемет MP-38
| 112000 | грн |
код: 25936
наявність: Немає
виробник: -
тип: пістолет-кулемет
епоха: 1950-2015
країна: Німеччина
вигляд: ММГ
теги: ММГ , макет вогнепальної зброї , макет кулемета , макет масо-габаритний , під холостий патрон , СГП , MP 38 , MP38 , СХП Пістолет-кулемет MP-38 , MP-38
Опис

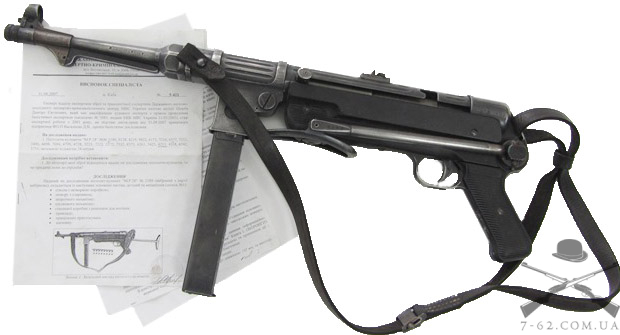

СХП Пістолет-кулемет MP-38* - охолощене зброя (вихолощене/демілітаризоване) - виріб, призначений для імітації пострілу тільки спеціальними імітаційними боєприпасами - холостими патронами (9мм).
Після внесених змін не має властивостей вогнепальної зброї і згідно із законодавством до вогнепальної зброї не належить.
Призначений щодо навчальних, спортивно-масових, театрально-развлекательных заходів. Відмінний вибір для колекції чи подарунка.
Висновок експерта додається.
* MP 38, MP 38/40, MP 40 (скор. від нього Maschinenpistole) - пістолет-кулемет, розроблений Генріхом Фольмером на основі більш раннього MP 36, і використовувався як особиста зброя. Складався на озброєнні вермахту під час Другої світової війни.
MP 40 - модифікація пістолета-кулемета MP 38, який, своєю чергою, був модифікацією пістолета-кулемета MP 36, що пройшов бойові випробування в Іспанії. MP 40, як і MP 38, призначався насамперед для танкістів, мотопіхоти, десантників та командирів піхотних відділень. Пізніше, ближче до кінця війни, він став застосовуватися німецькою піхотою досить масово, хоча при цьому не мав повсюдного поширення.
У міру поширення MP 40 в піхоті деякі особливості зброї, пов'язані з його початковим призначенням, такі, як наявність доладного плечового упору замість повноцінного приклада і відсутність перемикача видів вогню, стали викликати нарікання; в результаті зброярем Хуго Шмайссером, який працював на фірму CG Haenel, конкурента «Ерми», була створена модифікація MP 41, що поєднувала основні механізми MP 40 з дерев'яною ложею та спусковим механізмом, у свою чергу виконаними за образом раніше розробленого самим Х. Шмайссер MP28. Однак цей варіант широкого поширення не отримав і випускався недовго (було випущено близько 40 тис. штук, з яких близько 26 тис. було поставлено румунам, ще 5-6 тис. хорватам, решта 8-10 тис. надійшли в частині СС), причому Як іноді згадується, причиною цього став ініційований фірмою ERMA судовий розгляд проти роботодавця Шмайссера з приводу незаконного копіювання запатентованої нею конструкції.
На озброєння вермахту MP 41 прийнятий не був, хоча й обмежено використовувався частинами Waffen SS (які взагалі часто мали дуже різнорідне, а з середини 43 року нерідко й зовсім застаріле озброєння, оскільки комплектування дивізій СС ближче до кінця війни велося за залишковим принципом), гірськими єгерями та поліцією, а також постачався румунам. З ним, однак, пов'язана одна з версій про походження позначення «Шмайссер» - від клейма М. Р.41, що був на MP 41, Patent Schmeisser CGHaenel, Suhl , яке згодом було некритично поширене і на інші різновиди системи, - навіть на MP 38 і MP 40, до створення яких конструктор Х. Шмайсер прямого відношення не мав. Насправді йому належав лише патент на магазин, використаний у конструкції цієї зброї, і характерної форми приймач для нього із засувкою у вигляді кнопки, який на той час давно вже не був новинкою і використовувався в низці інших систем, наприклад MP28 і, спрощеному вигляді, у британському ПП СТЕН. За альтернативною версією, позначення «Шмайссер» виникло саме завдяки напису М. Р.41 Patent Schmeisser, що був на магазинах MP 41 випуску фірми Haenel, ідентичних за конструкцією магазинам MP 38 і MP 40.
Самі німці дуже педантично називають свою зброю за присвоєними йому індексами. У спеціальній радянській літературі часів Великої вітчизняної війни їх теж абсолютно правильно визначали як MP 38, MP 40 і MP 41, а MP28/II позначали на ім'я його творця Хуго Шмайссера. У західній літературі зі стрілецької зброї, виданої в 1940-1945 роках, всі тодішні німецькі пістолети-кулемети відразу отримали загальну помилкову назву «система Шмайссера». Термін прижився і перекочував у радянську літературу.
Історія створення
Німецькі військові зацікавилися пістолетами-кулеметами ще 1915 р., проте за умовами Версальського договору мати на озброєнні цей вид зброї дозволялося лише поліції. На початку 20-х років конструктор-зброяр Генріх Фольмер (1885-1961 р.р.) сконцентрувався на розробці найперспективніших зразків стрілецької зброї - пістолетів-кулеметів. У 1925 році з'явилася модель VMP1925 (Vollmer Maschinenpistole). Загалом модель нагадувала MP18.I, але відрізнялася наявністю дерев'яної рукоятки та магазином дискового типу на 25 патронів. 1926 р. з'явилася модель VMP1926. У VMP1928 замість магазину барабанного типу був використаний дисковий магазин на 32 патрони, що кріпився до зброї з лівого боку. Пістолет-кулемет VMP1930 зовні був дуже схожий на VMP1928, але Фольмер використовував у його конструкції телескопічну пружину, поміщену в металевий кожух і насувається в процесі стрільби на затвор. Це зробило зброю надійнішою в експлуатації, простішою в складанні та розбиранні, особливо в польових умовах. Було виготовлено лише 400 пістолетів-кулеметів VMP1930. Роботу Фолмера безпосередньо фінансував рейхсвер з 1926 по 1930 рр., але більшість зброї йшла експорту.
У 1931 р. фірма Ерма купила всі права на пістолети-кулемети конструкції Фольмера. У 1932 р. з'явився пістолет-кулемет EMP (Erma Maschinenpistole) із практично не зміненою конструкцією.
З приходом до влади Німеччини нацистської партії 1933 р. постало питання оснащення озброєннями зростаючої німецької армії. У середині 30-х років фірма Erfurter Maschinenfabrik (ERMA) (англ.) конвертувала пістолет-кулемет EMP в EMP36 , швидше за все це було зроблено на замовлення армії.
EMP36 став проміжною моделлю між EMP та MP38. Зовні він нагадував одночасно і той, і інший пістолет-кулемет. Механіка зброї була серйозно доопрацьована, хоч концептуально зберегла риси конструкції Фольмера. Дерев'яне ложе з рукояткою замінили металевою рамою з дерев'яною фурнітурою, а дерев'яний приклад - металевим відкидним. Замість передньої рукоятки на EMP36 розмістили гніздо магазину, який був нахилений трохи вперед та вліво щодо осі зброї. Розбирався EMP36 так само, як і MP38. Передбачаючи масштаби виробництва, при створенні нової зброї німецькі зброярі почали застосовувати абсолютно новий на той час метод холодного штампування деталей із сталевого листа. Але пізніше з'ясувалося, що штамповані деталі виявилися малонадійними, і у зв'язку з цим, коли голова фірми Бертольд Гайпель отримав замовлення від Управління озброєнь вермахту створення нового пістолета-кулемету для танкістів і десантників, йому довелося повернутися до верстатної обробки основних деталей.
У період із 1936 по 1938 р.р. EMP36 допрацювали у MP38. На початку 1938 р. фірма Ерма отримала офіційне замовлення пістолет-кулемет для армії Німеччини. MP38 був офіційно прийнятий на озброєння 29 червня 1938, але у військах було всього кілька сотень одиниць нової зброї. Всього в 1938 р. було виготовлено близько 1000-2000 пістолетів-кулеметів MP38. Темп виробництва спочатку був дуже низьким. 1 вересня 1939 р., на час початку Другої світової війни, у всій німецькій армії було близько 9000 пістолетів-кулеметів MP38. З вересня до грудня 1939 р. промисловість зібрала ще 5700 пістолетів-кулеметів. З січня до кінця червня 1940 р. збройні сили Рейху отримали 24650 MP38. Загалом силами фірм Ерма і Хенель було виготовлено близько 40000 пістолетів-кулеметів MP38 .
Згодом кожна рота повинна була отримати від 14 до 16 одиниць MP 38 як зброю командирів взводів, відділень, підрозділів та рот на додаток до автоматичних пістолетів.
MP38 мав воістину революційні нововведення у конструкції. Він не мав дерев'яного прикладу. MP38 став першим у світі пістолетом-кулеметом зі складним прикладом. У зброї взагалі були відсутні дерев'яні деталі: тільки метал та пластик. Передня пістолетна рукоятка, характерна перших пістолетів-кулеметів, була виключена з конструкції, її роль виконував магазин. На відміну від більшості пістолетів-кулеметів у MP38 рукоятка перезарядки розташовувалась зліва, а не праворуч, що дозволяло правій руці постійно тримати пістолетну рукоятку зі спусковим гачком. Для здешевлення виробництва при виготовленні цівки вперше було застосовано пластмасу (бакеліт), а раму пістолетної рукоятки було виготовлено з алюмінієвого сплаву. Гніздо магазину виконувалося фрезеруванням. Кожух пістолета-кулемету був забезпечений численними поздовжніми ребрами твердості. Пістолет-кулемет MP38 має лише автоматичний режим ведення вогню. Однією з особливостей нового варіанта є також помірний темп стрільби (рівно 600 пострілів за хвилину) та плавна робота автоматики, що підвищило точність стрільби та керованість зброї, а також відіграло свою негативну роль під час ведення війни на радянській території.
Експериментальний зразок MP38(L) з'явився наприкінці 1939 - на початку 1940 р.р. Конструктивно ця зброя сильно відрізнялася від MP38, на корпусі пістолета-кулемета були поздовжні ребра, гніздо магазину було іншим. Багато деталей було виготовлено з алюмінію методом лиття. Щічки пістолетної рукоятки виготовлені із дерева, а не із пластику. Важив приблизно 3,1 кг. Темп стрілянини в цьому дослідному зразку був значно вищим, і становив 750-800 пострілів за хвилину. Використання алюмінію суттєво здорожчало зброю, але MP38(L) набагато перевершував класичний МР38 за бойовими якостями, та більшою мірою пристосований до масового виробництва. Деякі конструктивні рішення, спрямовані на зниження трудомісткості виробництва, були запроваджені у конструкцію MP40 .
Розробка MP40 завершилася наприкінці 1939 р., і тоді була випущена перша невелика партія. Масове виробництво пістолетів-кулеметів MP40 почалося в період з березня 1940 р. Першим з випуску MP38 на виготовлення MP40 перейшов завод фірми Штейр наприкінці березня - на початку квітня 1940 р., через деякий час виробництво MP38 на користь випуску MP40 згорнули заводи фірм Ерма і Хенель . До серпня сумарний випуск пістолетів-кулеметів MP40 зріс до 10000 штук на місяць. З 1940 до 1944 р.р. три фірми випустили приблизно 706 350 пістолетів-кулеметів MP40. Таким чином, було виготовлено приблизно 746 350 штук MP38 і MP40.
З настанням 1940 року, коли генеральним штабом армії був відданий наказ про розробку нової зброї, MP 40 у великих кількостях стали отримувати насамперед підрозділи ВДВ та спецназ, потім стрілки, сержанти та офіцери, також розрахунки артилерії та водії різного транспорту та бронетехніки. Потреби військ тепер були більшою мірою задоволені, хоч і не повністю.
З січня 1940 по грудень 1941 року було виготовлено до 360 тисяч цих ПП, армія отримала 234 750 одиниць, у 1942-1943 роках збройним силам загалом було поставлено 464 144 одиниці пістолета-кулемету, у тому - 371606; авіація – 76 237 (у ВДВ 68 тис. шт); флот - 16266 (12 тис. в частинах морської піхоти).
Всього за час війни виготовлено загалом близько мільйона екземплярів, згідно з даними радянської розвідки, трохи більше мільйона – 1 101 019.
Фірма Хенель припинила виробництво MP40 у 1942 р., переключившись на випуск перспективних штурмових гвинтівок Sturmgewehr. Вона виготовила близько 160 000 примірників. Фірма Ерма припинила випуск, ймовірно, на початку 1944 р. Фірма Штейр припинила складання MP40 десь у період між серпнем і жовтнем 1944 р. Вона зібрала 300000-350000. На зміну гвинтівкам Kar98k і пістолетам-кулеметам MP38 і MP40 прийшов автомат StG44, виробництво якого внаслідок важкого стану німецької промисловості на момент кінця 1943-початку 1944 р.р. розгорталося повільно. Тоді вирішено було "клепати" італійські пістолети-кулемети Beretta M38A/42, які отримали німецьке позначення Maschinenpistole 738. З літа 1944 р. по березень 1945 р. було виготовлено приблизно 150000 MP 738.
У конструкції MP40 ширше були представлені штамповані деталі, зокрема рама пістолетної рукоятки виготовлялася штампуванням зі сталі. MP40 більш простий конструктивно, менш трудомісткий у виробництві та полегшений у порівнянні з MP38. Також MP40 відрізнявся від MP38 гладким, без ребер, верхом корпусу, іншим пристроєм кріплення магазину, його гніздо магазину не мало отвору. У другій половині 1940 р. масове виробництво впровадили новий запобіжник. Він розташовувався праворуч пістолета-кулемета і фіксував затвор у передньому положенні. Дослідники відзначають очевидну подібність запобіжника із запобіжниками радянських ППД та ППШ, зазначаючи, що німці скопіювали радянську конструкцію. Під нові запобіжники пройшло доопрацювання багато раніше виготовлених пістолетів-кулеметів MP38 і MP40. У військах переробка здійснювалася з допомогою спеціальних комплектів. Причому, старі MP.38 зі зміненою рукояткою затвора отримали найменування MP.38 Gemischt («змішаної конструкції»), їх часто помилково називають MP.38/40.
На відміну попередника пістолет-кулемет MP40 випускався над одному, а кількох варіантах. Конструкцію зброї постійно спрощували з метою зниження трудомісткості виготовлення. Експерти налічують не менше п'яти модифікацій, які відрізняються як у плані технології виготовлення, так і за бойовими якостями: "старий" МР40 мав темп стрільби 600 пострілів за хвилину, у той час як у нових модифікаціях, внаслідок модернізації (посилена поворотно-бойова пружина, деякі зміни демпфера) темп стрільби досягав 750, а в деяких навіть 950-1000 пострілів за хвилину. Починаючи з другого серійного варіанта на гнізді магазину MP40 робилися ребра жорсткості. Слід розуміти, що такий поділ на варіанти є відносним, бо зміни в конструкцію вносилися поступово і не одночасно на всіх заводах, крім того, на фронті деталі часто переставлялися з одних пістолетів-кулеметів на інші, а наприкінці війни взагалі часто збирали «нові» справні. пістолети-кулемети з кількох старих та несправних. Наприклад, у травні 1944 р. з'явилося вказівку збільшення виробництва MP40 рахунок використання деталей зі складів і з запасів.
Всупереч поширеній думці, нав'язаній художніми кінофільмами, де солдати вермахту «луплять» з MP 40 безперервним вогнем «навскидку», вогонь зазвичай вівся прицільно короткими чергами по 2-5 пострілів з упором розкладеного приклада в плече (крім випадків було необхідно створення високої щільності неприцільного вогню в бою на найближчих дистанціях, близько 5-10, максимум до 25 метрів).
Насиченість піхотних частин пістолетами-кулеметами була невисокою, MP 40 озброювали командирів: відділень та взводів; більшого поширення вони набули серед екіпажів танків і бронемашин, а також особового складу ВДВ (приблизно третина особового складу). При цьому до початку Великої Вітчизняної війни було виготовлено всього чверть мільйона одиниць MP 40. Тому навіть більша частина десантників все ще була оснащена застарілими неавтоматичними магазинними гвинтівками Mauser 98k і 33/40. Пізніше вони почали отримувати автоматичні гвинтівки FG-42, але масове виготовлення їх налагодити не встигли, до того ж його специфічні конструкції та призначення (гібрид снайперської гвинтівки з легким ручним кулеметом) і не передбачали поголовного озброєння ним будь-яких підрозділів.
У 1941 р. Хуго Шмайссер, врахувавши побажання піхоти, запропонував пістолет-кулемет MP41. Він був комбінацією MP28/II (дерев'яна ложа з прикладом, скоба і спусковий гачок) і MP40 (ствол із затворною коробкою, затвор і зворотно-бойова пружина). На відміну від MP38 та MP40 він мав два режими стрілянини: автоматичний та напівавтоматичний. Дерев'яний приклад забезпечував вищу купність стрілянини. Проте Управління озброєнь відхилило MP41, вважаючи недоцільним налагоджувати виробництво спеціального пістолета-кулемету для піхоти. MP41 випускався фірмою Haenel, ймовірно на замовлення Румунії. Крім Румунії, пістолети-кулемети, швидше за все, поставлялися Хорватії та іншим незначним балканським союзникам Німеччини. На озброєння німецької армії MP41 офіційно ніколи не приймався, але останні місяці війни такою зброєю озброювали бійців фольксштурму. Згідно з архівними документами, фірма Хенель виготовила 27 500 пістолетів-кулеметів MP41. Перша партія з 26000 штук була зібрана в 1941 р, наприкінці 1944 було виготовлено ще 1500. Фірма Хенель могла збирати максимально 100 пістолетів-кулеметів MP41 на добу, а MP40 -300. Тобто MP41 був утричі складнішим у виробництві порівняно з MP40.
У 1942 р. фахівцями фірми Ерма почалася розробка експериментального пістолета-кулемету EMP-44, забезпеченого двома магазинами та призначеного для встановлення у фортифікаційних спорудах та бронетехніці. З незрозумілих причин усі роботи з EMP-44 згорнули після виготовлення кількох дослідних зразків, після чого, певне, фірма перенесла пристрій для кріплення двох магазинів на MP40/1.
Пістолет-кулемет MP40/1 (Gerät 3004) є досвідченою версією пістолета-кулемету MP40, забезпеченого двома магазинами. Зброя виявилася надто незручною і надмірно важкою, виготовили лише кілька десятків одиниць, збереглося лише п'ять боєздатних екземплярів (три з них були видобуті американськими військами в Афганістані у 2009 році). Всі екземпляри MP40/1, що збереглися, були зібрані на фірмах Штейр і Ерма в другій половині 1942 р. і в першій половині 1943 р. Система живлення зброї з двох магазинів виявилася невдалою, так як не вирішувала проблему чутливості зброї та магазинів до забруднення.
Система
Автоматика як MP 38, і MP 40 працює на принципі віддачі вільного затвора при нерухомому стовбурі. Використовується принцип «постріл на викаті», розроблений Хуго Шмайссером: бій ударника стикається з капсулем патрона в момент замикання каналу стовбура. Замикання каналу ствола здійснюється масивним затвором. За рахунок великої ваги рухомих деталей, слабкої пружини і пневматичного демпфера у пістолета-кулемету відносно низький темп стрільби - 600 пострілів за хвилину, що позитивно позначається на куповості бою. MP 40 має ударно-спусковий механізм ударникового типу і розрахований на ведення лише безперервного вогню, але завдяки помірному темпу стрільби добре підготовлені стрілки можуть стріляти і одиночними пострілами.
Запобіжник у пістолета-кулемета відсутній. Його замінює наявність двох пазів для рукоятки затвора з лівого боку коробки затвора. Один колінчастий паз у казенній частині кожуха - для виготовлення до стрільби і другий розташований поблизу патронника - для щільного замикання каналу стовбура в похідному спорядженні. MP 40 оснащений стійковим прицілом із двома візирами: постійним на дистанцію 100 м і відкидним на дистанцію до 200 м, проте при веденні вогню на дистанції понад 100-120 м ефективність вогню різко погіршувалась. У бойових умовах незручності створювало також відсутність у ствола захисного кожуха, тому для уникнення опіків солдати під час стрілянини часто користувалися рукавичками. Знизу ствола було зроблено «гак» (гак) для зручності стрільби з бортів бронемашин, автомобілів чи інших укриттів.
Затворна коробка зроблена з катаних листів дешевої вуглецевої сталі. Зверху розташована основа прицілу, в якому знаходиться планка з прицільною стійкою, на якій присутній проріз постійного прицілу на 100 метрів і планка, що відкидається, з прорізом для стрільби на відстані 200 метрів. Втім такий приціл може бути замінений секторним (розподіл до 300 метрів при кроці 50). На передню частину коробки затвора одягнений виготовлений з листового матеріалу або алюмінію приймач магазину, всередині якого знаходяться засувка магазину і відбивач (кріпиться за допомогою штифта). З правого боку над приймачем магазину на коробці затвора знаходиться вікно для викидання гільз.
Затвор циліндричної форми, спереду має циліндричне поглиблення (чашечку), в якому при пострілі розташовується задня частина гільзи патрона, а в нижній частині -фігурні пази для проходу губок магазину, досилач, що виштовхує з магазину і доправляє в патронник черговий патрон і проріз для відбивача стріляних гільз. Крім того, зверху-праворуч на затворі є фрезерований паз для викидувача, який своїм зачепом утримує стріляну гільзу до її відображення або при осічці витягує осічний патрон з патронника за проточку його гільзи.
У задній частині затвора нерухомо розташована взводна рукоятка, що також використовується як запобіжник - вона може фіксувати затвор як у передньому положенні (за рахунок поперечного зміщення розташованої на ній фішки, яка входить у зачеплення зі спеціальним вирізом у передній частині прорізу під взводну рукоятку на ствольній коробці), так і в задньому (за рахунок закладу рукоятки в спеціальний бічний відросток у задній частині того ж прорізу).
MP 38/40 і ранній варіант MP 40 не мали зсувної «фішки» (у вигляді грибка) на рукояті затвора, у них рукоять мала форму простого гачка, а затвор фіксувався тільки в задньому положенні, що при характерній для цієї зброї (і пістолетів-кулеметів тих років взагалі) порівняно примітивної конструкції було менш надійно: при досить сильному ударі, спрямованому по поздовжній осі зброї, або його сильному струсі (наприклад, при зістрибуванні з техніки або приземленні парашутиста) міг статися випадковий постріл при затворі в крайньому передньому положенні (через його відходу по інерції назад становищі (через його відходу за інерцією назад з перебігом за магазин, подальшим надсиланням чергового патрона з магазину та розколюванням його капсуля бойком ударника під дією зворотно-бойової пружини). З цією проблемою намагалися боротися виготовленням спеціальних запобіжних ремінців, що одягалися на стовбур і фіксували затвор у крайньому передньому положенні «хлястиком» з прорізом для рукояті-гачка. Однак дані пристосування не могли бути повноцінним замінником запобіжника, тому на пізнішій модифікації MP 40/II (з травня 1942 року) «фішка» запобіжника була повернута, а в серпні 1942 року у війська був спущений наказ, що наказує до 20 травня 1943 переробити всі вже наявні в підрозділах МП-38 та MP-40 з ручками-гачками, під рукоятки з «фішкою» шляхом випилювання додаткового фігурного паза для запобіжника в передній частині прорізу ствольної коробки.
На відміну від більшості пістолетів-кулеметів тих років, у MP 38/40 ударник не був нерухомо закріплений в чашці затвора, а натомість був окремою деталлю, розташованою у внутрішньому каналі затвора. Основа ударника також слугувала упором для зворотно-бойової пружини, яка була повністю оточена телескопічним кожухом із сталевих трубок, утворюючи разом з ними і підставою ударника окрему складальну одиницю, яка в процесі нормальної експлуатації зброї не вимагала розбирання для обслуговування. За рахунок стиснення повітря, що знаходиться всередині системи трубок, вони працювали в якості примітивного сповільнювача темпу стрільби, доводячи його до прийнятного для зброї подібного класу значення - порядку 600 (± 30) пострілів на хвилину, що дозволило відмовитися від окремого режиму стрільби одиночними пострілами. спростивши його конструкцію. Крім того, зворотно-бойова пружина, що знаходиться всередині системи трубок, була надійно захищена від бруду та механічних пошкоджень. Складання та розбирання зброї також були суттєво спрощені.
У приклад пістолета-кулемету MP 40 входить цілий ряд деталей. У верхньому уступі корпусу на стопорній осі з засувкою в рухомому стані прикріплений плечовий упор з потиличником, що повертається. Плечовий упор складається під спускову коробку, закриту знизу бакелітовим цівкою і має два положення: відкинуте або складене. Приклад фіксується засувкою, яку використовують для переведення плечового упору з одного положення до іншого. Приклад фіксується в рукояті керування вогнем за допомогою штифта, а сама рукоять з'єднується зі спусковою коробкою за допомогою всього двох гвинтів - основного з потаємною фігурною головкою і контрастного з циліндричною головкою, яка перешкоджає самовикручування першого.
Боєживлення здійснювалося з коробчатого прямого магазину, розрахованого на 32 патрони з шаховим розташуванням. При стрільбі необхідно утримувати зброю лівою рукою за приймач магазину, а чи не за магазин. Утримування зброї за магазин призводить до затримок у стрільбі та поломці магазину. Пружина подавця, так само, як і бойова і зворотна пружини, виготовлялася з дешевої сталі шляхом видавлювання, завдяки чому знижувалася собівартість виробництва зброї. Калібр 9-мм Parabellum (парабелум). Цей боєприпас був розроблений в 1902 р. Георгом Люгером, прийнятий на озброєння сухопутних сил і флоту Німеччини в 1908 р. Спочатку патрон споряджався оболонковими кулями двох типів: конічною кулею з плоскою вершинкою і кулею зі сферичною вершинкою. У роки Другої світової війни патрон випускався як із оболонковими кулями - зі свинцевим осердям (P.08) або зі сталевим сердечником (Р.08 mE), - так і безоболонковою сурогатованою кулею (P.08 SE). Сурогатована куля вироблялася шляхом пресування з металокерамічної маси. Завдяки таким його якостям, як достатня потужність, точність бою та полога траєкторія польоту кулі, цей патрон набув найбільшого поширення. Патрон фіксується при надсиланні в патронник переднім торцем гільзи в уступ патронника. Гільза патрона циліндричної форми з невиступаючою закраїною (фланцем), може бути латунною, сталевою лакованою, біметалічною та алюмінієвою.
Пістолет-кулемет MP38/40 складається з наступних основних частин і механізмів:
- Стовбур зі ствольною коробкою
- Спускова коробка з рукояткою управління вогнем та відкидним плечовим упором
- Затвор
- Поворотно-бойова пружина
- Спусковий механізм
- Знімний магазин
Порядок складання та розбирання
- Від'єднати магазин;
- Відтягнути вниз стопорний болт за гудзик і повернути його на 1/4 обороту в будь-який бік.
- Взявши зброю за горловину магазину та пістолетну рукоятку і, утримуючи спусковий гачок у натиснутому стані, провернути їх один щодо одного проти годинникової стрілки, після чого відокремити ствольну коробку разом зі стволом та горловиною, потягнувши її вперед;
- Витягти із стовбурної коробки затвор разом із ув'язненою в телескопічний кожух поворотно-бойовою пружиною та ударником.
Основні відмінності MP 40 від MP 38:
- Алюмінієва рама пістолетної рукоятки, що раніше піддавалася додатковій верстатній обробці (фрезерування), була замінена штампованою зі сталі (у подальших модифікаціях технологія виготовлення рукоятки продовжувала змінюватися з метою спрощення та здешевлення виробництва).
- Корпус коробки затвора став гладким штампованим, фрезеровані пази були замінені чотирма видавленими поздовжніми ребрами жорсткості.
- Корпус приймача магазину також був посилений ребрами жорсткості, для більшої зручності. Для цього було скасовано велике отвір, що знаходиться в ньому.
- Середня напрямна телескопічної трубки зворотно-бойової пружини була виготовлена для спрощення методом витяжки.
- Всі пістолети-кулемети були оснащені двочастинними рукоятками перезаряджання з фіксатором запобіжника.
- Магазини, у яких спочатку були гладкі стінки, тепер були з ребрами жорсткості: але в той же час магазини від MP40 підходять для MP38 і навпаки.
- Опорна шина ствола була штампованою, спочатку з металу, а згодом і з пластмаси.
Пістолет-кулемет MP 40 випускався з 1940 р. аж до кінця війни фірмою Erma в м. Ерфурті. У 1940 р. масове виробництво цієї зброї налагодив концерн Steyr-Daimler-Puch. Фірма Steyr отримала спочатку код 660, який під час війни замінили на bnz. У 1941 році до випуску MP 40 приєднується зульська фірма Х. Шмайссера CG Haenel, Waffen-und Fahrradfabrik (код fxo). Деталі виготовлялися різними фірмами.
Недоліки:
- вибраний патрон. Балістичні характеристики патрона 9×19 мм Парабелум не можуть дати великої початкової швидкості кулі (більше 320-400 метрів за секунду, залежно від маси кулі) і, відповідно, хорошої траекторії настильності. Для використання глушника потрібен боєприпас із початковою швидкістю кулі не більше 330-340 метрів за секунду, що ще сильніше зменшує дальність. Втім, невелика, 75-100 метрів - ефективна дальність стрілянини - це загальна нестача зброї під пістолетний патрон 9×19 мм Парабеллум, проте радянські ПП, з якими MP 40 довелося зіткнутися на Східному фронті, були виконані під набагато більш "швидкісною" за мірками цього класу боєприпасів патрон Маузера-Токарєва 7,62×25 мм, який має свідомо кращу балістику: початкова швидкість кулі становить 520-550 м.сек. з ППШ і 480-500 м.сек. з ППС;
- недовговічна конструкція шарніра приклада;
- не найкраща ергономіка: по-перше, це зайва (за сучасними мірками) масивність зброї, по-друге розташована зліва взводна рукоять при носінні зброї в положенні «на груди» втикається в грудну клітку власника, завдаючи йому незручності; по-третє, через довгий, сильно виступаючий вниз магазин важко вести вогонь з укриттів (насамперед з окопа), оскільки це значно підвищує прицільну лінію при стрільбі лежачи або через укриття, так що для ведення прицільного вогню доводиться сильно висовувати голову, підставляючись під вогонь у відповідь противника;
- відсутність кожуха ствола, через що при тривалій стрільбі зброю неможливо тримати за ствол без рукавичок;
- в ході бойових дій на території СРСР виявилося деяке зниження надійності при мінусових температурах, що, втім, відноситься до всіх подібних типів зброї;
- чистка MP 40 в польових умовах порівняно з ППШ і ППС трохи складніше з огляду на безліч дрібних деталей і трубчастої стовбурної коробки.
Переваги :
- компактність (проти іншими ПП тих років);
- зручність у експлуатації;
- дуже висока (за тими мірками) якість виготовлення та виняткова живучість конструкції: відповідно до стандартів HWWA він без особливих труднощів робив до 30 тисяч пострілів патронами з посиленим пороховим зарядом (сертифікований на використання боєприпасів 9*19+P+). Так само ця зброя пройшла тест на стрілянину в умовах −50 °C і при +50 °C, без мастила, через чотири дні перебування в солоній морській воді та після випробувань сонцем, пилом та брудом. Він міг стріляти і після падіння на бетонну підлогу з п'ятиметрової висоти;
- простота та легкість технічного обслуговування;
- чудова керованість, висока точність і купчастість стрільби: всі потрапляння при стрільбі на полігоні з МР-40, закріпленого в верстаті, створюють групу попадань діаметром 8 см на 50 м, на 100 м середня група становить 22 см, втім на дистанції в 200 метрів середня група має діаметр 45-50 см, також порівняно висока дія 9-мм кулі, що зупиняє, на дальностях до 200 м;
- дульна різьба, прикрита втулкою, що навертається, дає можливість використовувати всілякі дульні насадки -компенсатори, глушники, пристосування для стрільби надкаліберними боєприпасами.
Саме завдяки своїй вдалій конструкції та наявності вищеописаних переваг перед іншими зразками, МР-40 набув всесвітньої популярності і набув поширення навіть у повоєнний час.
Застосування:
- MP 40 активно використовувався у Другій світовій війні військами Третього рейху та його союзниками. У 1940 р. наказом Генерального штабу сухопутних сил (ОКГ) пістолети-кулемети були прийняті на озброєння як індивідуальна стрілецька зброя піхоти (молодшого офіцерського складу), водіїв транспортних засобів, танкістів та деяких інших категорій військовослужбовців.
- Служив у СРСР як трофейну зброю. Особливо часто використовувався радянськими партизанами та фронтовими розвідниками до появи ППС, як компактніший ніж ППШ, а також завдяки можливості застосування глушників. З-поміж партизанських підрозділів як трофейну зброю його також використовували югославські партизани, французькі «Маки», польські харцери.
- Після закінчення Другої світової війни у самій Німеччині ця зброя «постаралися забути» з політичних причин, але вона ще дуже довгий час вироблялася і перебувала на озброєнні армій багатьох країн і активно застосовувалася в багатьох збройних конфліктах другої половини XX століття.
Застосування цього вже немолодого ПП після війни було обумовлено, по-перше, постачанням у «гарячі точки» та «країни третього світу» зброї часів ВМВ, у тому числі трофейної стрілецької зброї Третього рейху з боку СРСР та США, та ,по-друге, МР-40 вироблявся, зокрема, експорту, країн. Він використовувався різними збройними формуваннями в колоніальних та громадянських війнах в Азії, Африці та навіть Південній Америці (кілька одиниць були захоплені британцями у 1982 році під час Фолклендської війни).
Окремі випадки застосування боєздатних МР-40 трапляються в ході конфліктів у пострадянських країнах у наші дні, оскільки на складах колишнього СРСР чимало одиниць даної зброї знаходилося на зберіганні чи консервації, а безліч арсеналів та військових частин після краху СРСР просто пограбували Тим самим МР-40 пізніше став потрапляти до рук бандитів, терористів та сепаратистів.
Характеристики:
- Тип: пістолет-кулемет
- Країна: Третій рейх
- Роки експлуатації: 1938 - н. в. (можна зустріти досі).
- Прийнятий на озброєння: 1938
- На озброєнні: Вермахт, Ваффен-СС; СРСР (трофей), після війни - країни, що розвиваються, в наші дні - нерегулярні формування, такі як УЧК та ін.
- Конструктор: Генріх Фольмер
- Розроблено: 1938
- Виробник: ERMA, Steyr, Haenel
- Роки виробництва: 1938-1944
- Всього випущено, шт: ~1 200 000 (німецького виробництва), з урахуванням повоєнних клонів та копій ~2 000 000
- Варіанти: MP 38/40; MP 40; MP 40/I; MP 41
- Маса, кг: 4,8 (з 32 патронами)
- Довжина, мм: 833/630 з розкладеним/складеним прикладом
- Довжина ствола, мм: 248
- Патрон: 9×19 мм Парабелум
- Калібр, мм: 9
- Принципи роботи: вільний затвор
- Швидкострільність, пострілів/хв: 540-600 (у різних версіях може становити 600,750,900 вис/хв)
- Початкова швидкість кулі, м/с: 320-400 (залежно від варіанта маси кулі).
- Прицільна дальність, м 100/200 метрів.
- Максимальна дальність, м: 100-120 (ефективна)
- Вид боєпостачання: коробчасті магазини на 20, 25, 32, 40, 50 патронів.
- Приціл: нерегульований відкритий на 100 м, з відкидною стійкою на 200 м або секторний з розміткою до 200 метрів через 5
