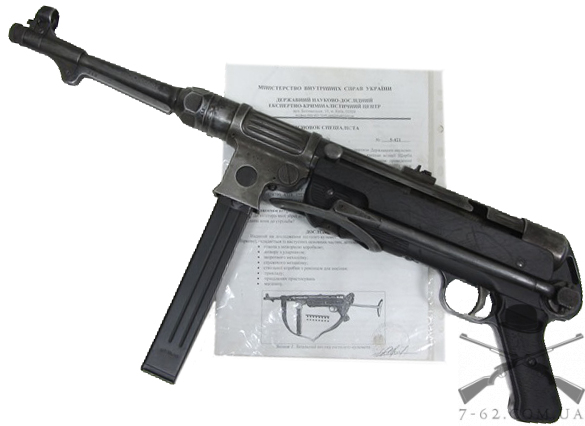

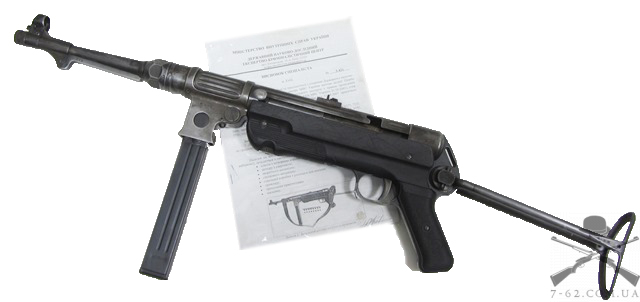

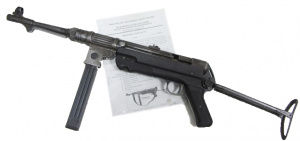

СХП Пистолет-пулемёт MP-38
| 98000 | грн |
код: 25935
наличие: Нет
производитель: --
тип: пистолет-пулемет
эпоха: 1950-2015
страна: Германия
вид: ММГ
теги: ММГ , макет огнестрельного оружия , макет пулемета , макет массо-габаритный , под холостой патрон , СХП , MP 38 , MP38 , СХП Пистолет-пулемёт MP-38 , MP-38
Описание
СХП Пистолет-пулемёт MP-38* - охолощённое орýжие (вы́холощенное/демилитаризóванное) - изделие, предназначенное для имитации выстрела только специальными имитационными боеприпасами - холостыми патронами (9мм).
После внесенных изменений не обладает свойствами огнестрельного оружия и согласно законодательству к огнестрельному оружию не относится.
Предназначен для проведения учебных, спортивно-массовых, театрально-развлекательных мероприятий. Отличный выбор для коллекции или подарка.

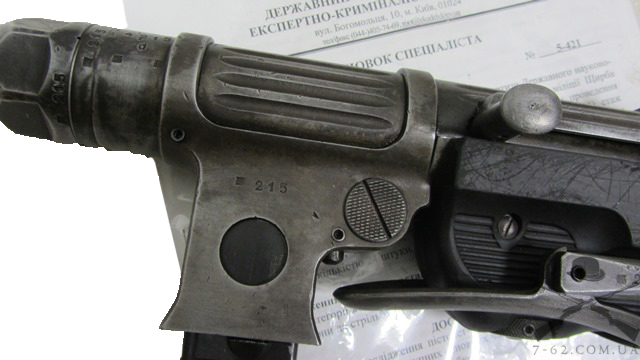

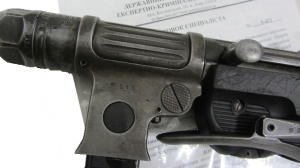

Заключение эксперта прилагается.
*MP 38, MP 38/40, MP 40 (сокр. от нем. Maschinenpistole) - пистолет-пулемёт, разработанный Генрихом Фольмером на основе более раннего MP 36, и использовавшийся в качестве личного оружия. Состоял на вооружении вермахта во время Второй мировой войны.
MP 40 - модификация пистолета-пулемёта MP 38, который, в свою очередь, был модификацией пистолета-пулемёта MP 36, прошедшего боевые испытания в Испании. MP 40, как и MP 38, предназначался в первую очередь для танкистов, мотопехоты, десантников и командиров пехотных отделений. Позднее, ближе к концу войны, он стал применяться немецкой пехотой достаточно массово, хотя при этом и не имел повсеместного распространения.
По мере распространения MP 40 в пехоте некоторые особенности оружия, связанные с его изначальным предназначением, такие, как наличие складного плечевого упора вместо полноценного приклада и отсутствие переключателя видов огня, стали вызывать нарекания; в результате оружейником Хуго Шмайссером, работавшим на фирму C. G. Haenel, конкурента «Эрмы», была создана модификация MP 41, сочетавшая основные механизмы MP 40 с деревянной ложей и спусковым механизмом, в свою очередь выполненными по образу ранее разработанного самим Х. Шмайссером MP28. Однако этот вариант широкого распространения не получил и выпускался недолго (было выпущено порядка 40 тыс. штук, из которых около 26 тыс.было поставлено румынам, ещё 5-6 тыс. хорватам, остальные 8-10 тыс. поступили в части СС), причём, как иногда упоминается, причиной этого стало инициированное фирмой ERMA судебное разбирательство против работодателя Шмайссера по поводу незаконного копирования запатентованной ею конструкции.
На вооружение вермахта MP 41 принят не был, хотя и ограниченно использовался частями Waffen SS (которые вообще зачастую имели очень разнородное, а с середины 43 года нередко и вовсе устаревшее вооружение, так как комплектование дивизий СС ближе к концу войны велось по остаточному принципу), горными егерями и полицией, а также поставлялся румынам. С ним, однако, связана одна из версий о происхождении обозначения «Шмайссер» - от имевшегося на MP 41 клейма М. Р.41, Patent Schmeisser C.G.Haenel, Suhl , которое впоследствии было некритично распространено и на остальные разновидности системы, - даже на MP 38 и MP 40, к созданию которых конструктор Х. Шмайссер прямого отношения не имел. На самом деле ему принадлежал лишь патент на магазин, использованный в конструкции этого оружия, и характерной формы приёмник для него с защёлкой в виде кнопки, который к тому времени давно уже не был новинкой и использовался в целом ряде иных систем, например MP28 и, в упрощённом виде, в британском ПП СТЭН. По альтернативной версии, обозначение «Шмайссер» возникло именно благодаря надписи М. Р.41 Patent Schmeisser, имевшейся на магазинах к MP 41 выпуска фирмы Haenel, идентичных по конструкции магазинам MP 38 и MP 40.
Сами немцы очень педантично именуют своё оружие по присвоенным ему индексам. В специальной советской литературе времён Великой отечественной войны их тоже совершенно правильно определяли как MP 38, MP 40 и MP 41, а MP28/II обозначали по имени его создателя, Хуго Шмайссера. В западной же литературе по стрелковому оружию, изданной в 1940-1945 годах, все тогдашние германские пистолеты-пулемёты сразу получили общее ошибочное название «система Шмайссера». Термин прижился и перекочевал в советскую литературу.
История создания
Германские военные заинтересовались пистолетами-пулемётами ещё в 1915 г., однако по условиям Версальского договора иметь на вооружении данный вид оружия разрешалось только полиции. В начале 20-х годов конструктор-оружейник Генрих Фольмер (1885-1961 г.г.) сконцентрировался на разработке самых перспективных образцов стрелкового оружия - пистолетов-пулемётов. В 1925 г. появилась модель VMP1925 (Vollmer Maschinenpistole). В целом модель напоминала MP18.I, но отличалась наличием деревянной рукоятки и магазином дискового типа на 25 патронов. В 1926 г. появилась модель VMP1926. В VMP1928 вместо магазина барабанного типа был использован дисковый магазин на 32 патрона, крепившийся к оружию с левой стороны. Пистолет-пулемёт VMP1930 внешне был очень похож на VMP1928, но Фольмер использовал в его конструкции телескопическую пружину, помещённую в металлический кожух и надвигавшуюся в процессе стрельбы на затвор. Это сделало оружие более надёжным в эксплуатации, более простым в сборке и разборке, особенно в полевых условиях. Было изготовлено всего 400 пистолетов-пулемётов VMP1930. Работу Фолмера напрямую финансировал рейхсвер с 1926 по 1930 г.г, но большая часть оружия шла на экспорт.
В 1931 г. фирма Эрма купила все права на пистолеты-пулемёты конструкции Фольмера. В 1932 г. появился пистолет-пулемёт EMP (Erma Maschinenpistole) с практически не изменённой конструкцией.
С приходом к власти в Германии нацистской партии в 1933 г. встал вопрос об оснащении вооружениями растущей немецкой армии. В середине 30-х годов фирма Erfurter Maschinenfabrik (ERMA) (англ.) конвертировала пистолет-пулемёт EMP в EMP36, скорее всего это было проделано по заказу армии.
EMP36 стал промежуточной моделью между EMP и MP38. Внешне он напоминал одновременно и тот, и другой пистолет-пулемёт. Механика оружия была серьёзно доработана, хотя концептуально сохранила черты конструкции Фольмера. Деревянное ложе с рукояткой было заменено металлической рамой с деревянной фурнитурой, а деревянный приклад - металлическим откидным. Вместо передней рукоятки на EMP36 разместили гнездо магазина, который был наклонён немного вперёд и влево относительно оси оружия. Разбирался EMP36 так же, как MP38. Предвидя масштабы производства, при создании нового оружия немецкие оружейники стали применять абсолютно новый по тем временам метод холодной штамповки деталей из стального листа. Но позднее выяснилось, что штампованные детали оказались малонадёжны, и в связи с этим, когда глава фирмы Бертольд Гайпель получил заказ от Управления вооружений вермахта на создание нового пистолета-пулемёта для танкистов и десантников, ему пришлось возвратиться к станочной обработке основных деталей.
В период с 1936 по 1938 г.г. EMP36 доработали в MP38. В начале 1938 г. фирма Эрма получила официальный заказ на пистолет-пулемёт для армии Германии. MP38 был официально принят на вооружение 29 июня 1938 г., но в войсках имелось всего несколько сотен единиц нового оружия. Всего в 1938 г. было изготовлено порядка 1000—2000 пистолетов-пулемётов MP38. Темп производства поначалу был очень низким. 1 сентября 1939 г., на момент начала Второй мировой войны, во всей германской армии имелось около 9000 пистолетов-пулемётов MP38. С сентября по декабрь 1939 г. промышленность собрала ещё 5700 пистолетов-пулемётов. С января по конец июня 1940 г. вооружённые силы Рейха получили 24650 MP38. В общей сложности силами фирм Эрма и Хэнель всего было изготовлено порядка 40000 пистолетов-пулемётов MP38.
Со временем каждая рота должна была получить от 14 до 16 единиц MP 38 в качестве оружия командиров взводов, отделений, подразделений и рот в дополнение к автоматическим пистолетам.
MP38 имел поистине революционные нововведения в конструкции. У него не имелось деревянного приклада. MP38 стал первым в мире пистолетом-пулемётом со складным прикладом. В оружии вообще отсутствовали деревянные детали: только металл и пластик. Передняя пистолетная рукоятка, характерная для первых пистолетов-пулемётов, была исключена из конструкции, её роль выполнял магазин. В отличие от большинства пистолетов-пулемётов у MP38 рукоятка перезарядки располагалась слева, а не справа, что позволяло правой руке постоянно держать пистолетную рукоятку со спусковым крючком. Для удешевления производства при изготовлении цевья впервые была применена пластмасса (бакелит), а рама пистолетной рукоятки была изготовлена из алюминиевого сплава. Гнездо магазина выполнялось фрезерованием. Кожух пистолета-пулемёта был снабжён многочисленными продольными рёбрами жёсткости. Пистолет-пулемёт MP38 имеет только автоматический режим ведения огня. Одной из особенностей нового варианта является также умеренный темп стрельбы (ровно 600 выстрелов в минуту) и плавная работа автоматики, что повысило точность стрельбы и управляемость оружия, а также сыграло свою негативную роль в ходе ведении войны на советской территории.
Экспериментальный образец MP38(L) появился в конце 1939 - начале 1940 г.г. Конструктивно данное оружие сильно отличалось от MP38, на корпусе пистолета-пулемёта отсутствовали продольные рёбра, гнездо магазина было иным. Большое количество деталей было изготовлено из алюминия методом литья. Щёчки пистолетной рукоятки изготовлены из дерева, а не из пластика. Весил примерно 3,1 кг. Темп стрельбы в этом опытном образце был значительно выше, и составлял 750-800 выстрелов в минуту. Использование алюминия существенно удорожало оружие, но MP38(L) намного превосходил классический МР38 по боевым качествам, и в большей степени приспособлен к массовому производству. Некоторые конструктивные решения, направленные на снижение трудоёмкости производства, были внедрены в конструкцию MP40.
Разработка MP40 завершилась в конце 1939 г., и тогда же была выпущена первая небольшая партия. Массовое производство пистолетов-пулемётов MP40 началось в период с марта 1940 г. Первым с выпуска MP38 на изготовление MP40 перешёл завод фирмы Штейр в конце марта - начале апреля 1940 г., через некоторое время производство MP38 в пользу выпуска MP40 свернули заводы фирм Эрма и Хэнель. К августу суммарный выпуск пистолетов-пулемётов MP40 возрос до 10000 штук в месяц. С 1940 по 1944 г.г. три фирмы выпустили примерно 706350 пистолетов-пулемётов MP40. Таким образом, было изготовлено примерно 746350 штук MP38 и MP40.
С наступлением 1940 года, когда генеральным штабом армии был отдан приказ о разработке нового оружия, MP 40 в больших количествах стали получать в первую очередь подразделения ВДВ и спецназ, потом стрелки, сержанты и офицеры, также расчёты артиллерии и водители различного транспорта и бронетехники. Потребности войск теперь были в большей степени удовлетворены, хотя и не полностью.
С января 1940 по декабрь 1941 года было изготовлено до 360 тысяч этих ПП, армия получила 234 750 единиц, в 1942-1943 годах вооружённым силам в общей сложности было поставлено 464 144 единицы пистолета-пулемёта, в том числе: армия - 371 606; авиация - 76 237 (в ВДВ 68 тыс. шт); флот - 16 266 (12 тыс. в частях морской пехоты).
Всего за время войны изготовлено в общей сложности около миллиона экземпляров, согласно данным советской разведки, чуть больше миллиона - 1 101 019.
Фирма Хэнель прекратила производство MP40 в 1942 г., переключившись на выпуск перспективных штурмовых винтовок Sturmgewehr. Она изготовила порядка 160000 экземпляров. Фирма Эрма, прекратила выпуск, вероятно, в начале 1944 г. Фирма Штейр прекратила сборку MP40 где-то в период между августом и октябрём 1944 г. Она собрала 300000-350000. На смену винтовкам Kar98k и пистолетам-пулемётам MP38 и MP40 пришел автомат StG44, производство которого вследствие тяжелого состояния немецкой промышленности на момент конца 1943-начала 1944 г.г. разворачивалось медленно. Тогда решено было ,,клепать,, итальянские пистолеты-пулемёты Beretta M38A/42, которые получили германское обозначение Maschinenpistole 738. С лета 1944 г. по март 1945 г. было изготовлено примерно 150000 MP 738.
В конструкции MP40 более широко были представлены штампованные детали, в частности рама пистолетной рукоятки изготавливалась штамповкой из стали. MP40 более прост конструктивно, менее трудоёмок в производстве и облегчён в сравнении с MP38. Также MP40 отличался от MP38 гладким, без рёбер, верхом корпуса, иным устройством крепления магазина, его гнездо магазина не имело отверстия. Во второй половине 1940 г. в массовое производство внедрили новый предохранитель. Он располагался на правой стороне пистолета-пулемёта и фиксировал затвор в переднем положении. Исследователи отмечают очевидное сходство предохранителя с предохранителями советских ППД и ППШ, отмечая, что немцы скопировали советскую конструкцию. Под новые предохранители прошло доработку большое количество ранее изготовленных пистолетов-пулемётов MP38 и MP40. В войсках переделка производилась с помощью специальных комплектов. Причём, старые MP.38 с изменённой рукояткой взведения затвора получили наименование MP.38 Gemischt («смешанной конструкции»), их часто ошибочно называют MP.38/40.
В отличие от предшественника пистолет-пулемёт MP40 выпускался не в одном, а в нескольких вариантах. Конструкцию оружия постоянно упрощали с целью снижения трудоёмкости изготовления. Эксперты насчитывают не менее пяти модификаций, которые отличаются как в плане технологии изготовления, так и по боевым качествам: "старый" МР40 имел темп стрельбы 600 выстрелов в минуту, в то время как в новых модификациях, вследствие модернизации (усиленная возвратно-боевая пружина, некоторые изменения демпфера) темп стрельбы достигал 750, а в некоторых даже 950-1000 выстрелов в минуту. Начиная со второго серийного варианта на гнезде магазина MP40 делались рёбра жёсткости. Следует понимать, что такое деление на варианты является относительным, ибо изменения в конструкцию вносились постепенно и не одновременно на всех заводах, кроме того на фронте детали часто переставлялись с одних пистолетов-пулемётов на другие, а в конце войны вообще часто собирали «новые» исправные пистолеты-пулемёты из нескольких старых и неисправных. К примеру, в мае 1944 г. появилось указание об увеличении производства MP40 за счёт использования деталей со складов и из запасов.
Вопреки распространённому мнению, навязанному художественными кинофильмами, где солдаты вермахта «лупят» из MP 40 непрерывным огнём «навскидку», огонь обычно вёлся прицельно короткими очередями по 2-5 выстрелов с упором разложенного приклада в плечо (кроме случаев, когда было необходимо создание высокой плотности неприцельного огня в бою на самых ближних дистанциях, порядка 5-10, максимум до 25 метров).
Насыщенность пехотных частей пистолетами-пулемётами была невысокой, MP 40 вооружали командиров: отделений и взводов; большее распространение они получили среди экипажей танков и бронемашин, а также личного состава ВДВ (примерно треть личного состава). При этом к началу Великой Отечественной войны было изготовлено всего четверть миллиона единиц MP 40. Поэтому даже большая часть десантников всё ещё была оснащена устаревшими магазинными неавтоматическими винтовками Mauser 98k и 33/40. Позже они стали получать автоматические винтовки FG-42, но массовое изготовление их наладить не успели, к тому же его специфические конструкция и назначение (гибрид снайперской винтовки с лёгким ручным пулемётом) и не предполагали поголовного вооружения им каких-либо подразделений.
В 1941 г. Хуго Шмайссер, учтя пожелания пехоты, предложил пистолет-пулемёт MP41. Он представлял собой комбинацию MP28/II (деревянная ложа с прикладом, скоба и спусковой крючок) и MP40 (ствол с затворной коробкой, затвор и возвратно-боевая пружина). В отличие от MP38 и MP40 он имел два режима стрельбы: автоматический и полуавтоматический. Деревянный приклад обеспечивал более высокую кучность стрельбы. Однако Управление вооружений отклонило MP41, сочтя нецелесообразным налаживать производство специального пистолета-пулемёта для пехоты. MP41 выпускался фирмой Haenel, предположительно по заказу Румынии. Помимо Румынии пистолеты-пулемёты, скорее всего, поставлялись Хорватии и другим незначительным балканским союзникам Германии. На вооружение германской армии MP41 официально никогда не принимался, но в последние месяцы войны таким оружием вооружали бойцов фольксштурма. Согласно архивным документам, фирма Хенель изготовила 27500 пистолетов-пулемётов MP41. Первая партия из 26000 штук была собрана в 1941 г, в конце 1944 г. было изготовлено ещё 1500. Фирма Хенель могла собирать максимально 100 пистолетов-пулемётов MP41 в сутки, а MP40 -300. То есть MP41 был в три раза сложнее в производстве по сравнению с MP40.
В 1942 г. специалистами фирмы Эрма началась разработка экспериментального пистолета-пулемёта EMP-44, снабжённого двумя магазинами и предназначенного для установки в фортификационных сооружениях и бронетехнике. По непонятным причинам все работы по EMP-44 свернули после изготовления нескольких опытных образцов, после чего, видимо, фирма перенесла устройство для крепления двух магазинов на MP40/1.
Пистолет-пулемёт MP40/1 (Gerät 3004) является опытной версией пистолета-пулемёта MP40, снабжённого двумя магазинами. Оружие оказалось слишком неудобным и излишне тяжёлым, изготовили всего несколько десятков единиц, сохранилось всего пять боеспособных экземпляров (три из них были добыты американскими войсками в Афганистане в 2009 году). Все сохранившиеся экземпляры MP40/1 были собраны на фирмах Штейр и Эрма во второй половине 1942 г. и в первой половине 1943 г. Система питания оружия из двух магазинов оказалась неудачной, так как не решала проблему чувствительности оружия и магазинов к загрязнению.
Система
Автоматика как MP 38, так и MP 40 работает на принципе отдачи свободного затвора при неподвижном стволе. Используется принцип «выстрел на выкате» разработанный Хуго Шмайссером: боёк ударника соприкасается с капсюлем патрона в момент запирания канала ствола. Запирание канала ствола осуществляется массивным затвором. За счёт большого веса подвижных деталей, слабой возвратной пружины и пневматического демпфера у пистолета-пулемёта относительно низкий темп стрельбы - 600 выстрелов в минуту, что положительно сказывается на кучности боя. MP 40 имеет ударно-спусковой механизм ударникового типа и рассчитан на ведение только непрерывного огня, но благодаря умеренному темпу стрельбы, хорошо подготовленные стрелки могут стрелять и одиночными выстрелами.
Предохранитель у пистолета-пулемёта отсутствует. Его заменяет наличие двух пазов для рукоятки затвора с левой стороны затворной коробки. Один коленчатый паз в казённой части кожуха - для изготовки к стрельбе и второй расположенный близ патронника - для плотного запирания канала ствола в походном снаряжении. MP 40 оснащён стоечным прицелом с двумя визирами: постоянным на дистанцию 100 м и откидным на дистанцию до 200 м, однако при ведении огня на дистанции более 100-120 м эффективность огня резко ухудшалась. В боевых условиях неудобства создавало также отсутствие у ствола защитного кожуха, поэтому для избежания ожогов солдаты во время стрельбы зачастую пользовались перчатками. Снизу ствола был сделан «гак» (крюк) для удобства стрельбы с бортов бронемашин, автомобилей или других укрытий.
Затворная коробка сделана из катаных листов дешёвой углеродистой стали. Сверху расположено основание прицела, в котором находится планка с прицельной стойкой, на которой присутствует прорезь постоянного прицела на 100 метров и откидывающаяся планка с прорезью для стрельбы на расстоянии 200 метров. Впрочем такой прицел может быть заменен секторным (деление до 300 метров при шаге в 50). На переднюю часть затворной коробки надет изготовленный из листового материала либо алюминия приёмник магазина, внутри которого находятся защёлка магазина и отражатель (крепится при помощи штифта). С правой стороны над приёмником магазина на затворной коробке находится окно для выбрасывания гильз.
Затвор цилиндрической формы, спереди имеет цилиндрическое углубление (чашечку), в котором при выстреле располагается задняя часть гильзы патрона, а в нижней части -фигурные пазы для прохода губок магазина, досылатель, выталкивающий из магазина и досылающий в патронник очередной патрон, и прорезь для отражателя стреляных гильз. Кроме того, сверху-справа на затворе имеется фрезерованный паз для выбрасывателя, который своим зацепом удерживает стрелянную гильзу до её отражения или при осечке вытягивает осечный патрон из патронника за проточку его гильзы.
В задней части затвора неподвижно расположена взводная рукоятка, также использующаяся в качестве предохранителя - она может фиксировать затвор как в переднем положении (за счёт поперечного смещения расположенной на ней фишки, которая входит в зацепление со специальным вырезом в передней части прорези под взводную рукоятку на ствольной коробке), так и в заднем (за счёт заведения рукоятки в специальный боковой отросток в задней части той же прорези).
MP 38/40 и ранний вариант MP 40 не имели сдвижной «фишки» (в виде грибка) на рукояти затвора, у них рукоять имела форму простого крючка, а затвор фиксировался только в крайне заднем положении, что при характерной для этого оружия (и пистолетов-пулемётов тех лет вообще) сравнительно примитивной конструкции было менее надёжно: при достаточно сильном ударе, направленном по продольной оси оружия, или его сильном сотрясении (например при спрыгивании с техники или приземлении парашютиста) мог произойти случайный выстрел при затворе в крайнем переднем положении (из-за его отхода по инерции назад положении (из-за его отхода по инерции назад с перебегом за магазин, последующим досыланием очередного патрона из магазина и накалыванием его капсюля бойком ударника под действием возвратно-боевой пружины). С данной проблемой пытались бороться изготовлением специальных предохранительных ремешков, надевавшихся на ствол и фиксировавших затвор в крайнем переднем положении «хлястиком» с прорезью для рукояти-крючка. Однако данные приспособления не могли являться полноценным заменителем предохранителя, поэтому на более поздней модификации MP 40/II (с мая 1942 года) «фишка» предохранителя была возвращена, а в августе 1942 года в войска был спущен приказ, предписывающий к 20 мая 1943 года переделать все уже имеющиеся в подразделениях МП-38 и MP-40 с рукоятками-крючками, под рукоятки с «фишкой» путём выпиливания дополнительного фигурного паза для предохранителя в передней части прорези ствольной коробки.
В отличие от большинства пистолетов-пулемётов тех лет, у MP 38/40 ударник не был неподвижно закреплён в чашечке затвора, а вместо этого представлял собой отдельную деталь, расположенную во внутреннем канале затвора. Основание ударника также служило упором для возвратно-боевой пружины, которая была полностью окружена телескопическим кожухом из стальных трубок, образуя вместе с ними и основанием ударника отдельную сборочную единицу, в процессе нормальной эксплуатации оружия не требовавшую разборки для обслуживания. За счёт сжатия находящегося внутри системы трубок воздуха они работали в качестве примитивного замедлителя темпа стрельбы, доводя его до приемлемого для оружия подобного класса значения - порядка 600 (± 30) выстрелов в минуту, что позволило отказаться от отдельного режима стрельбы одиночными выстрелами в УСМ, существенно упростив его конструкцию. Кроме того, возвратно-боевая пружина, находящаяся внутри системы трубок, была надёжно защищена от грязи и механических повреждений. Сборка и разборка оружия также были существенно упрощены.
В приклад пистолета-пулемёта MP 40 входит целый ряд деталей. В верхнем уступе корпуса на стопорной оси с защёлкой в подвижном состоянии прикреплён плечевой упор с поворачивающимся затыльником. Плечевой упор складывается под спусковую коробку, закрытую снизу бакелитовым цевьём и имеет два положения: откинутое или сложенное. Приклад фиксируется защёлкой, которую используют для перевода плечевого упора из одного положения в другое. Приклад фиксируется в рукояти управления огнём при помощи штифта, а сама рукоять соединияется со спусковой коробкой посредством всего двух винтов - основного с потайной фигурной головкой и контрящего с цилиндрической головкой, которая препятствует самовыкручиванию первого.
Боепитание осуществлялось из коробчатого прямого магазина, рассчитанного на 32 патрона с шахматным расположением. При стрельбе необходимо удерживать оружие левой рукой за приёмник магазина, а не за сам магазин. Удерживание оружия за магазин приводит к задержкам в стрельбе и поломке магазина. Пружина подавателя, так же, как и возвратная и боевая пружины, изготовлялась из дешёвой стали путём выдавливания, благодаря чему снижалась себестоимость производства оружия. Калибр 9-мм Parabellum (парабеллум). Этот боеприпас был разработан в 1902 Георгом Люгером, принят на вооружение сухопутных сил и флота Германии в 1908 г. Первоначально патрон снаряжался оболочечными пулями двух типов: конической пулей с плоской вершинкой и пулей со сферической вершинкой. В годы Второй мировой войны патрон выпускался как с оболочечными пулями - со свинцовым сердечником (P.08) или со стальным сердечником (Р.08 m.E), - так и безоболочечной суррогатированной пулей (P.08 SE). Суррогатированная пуля производилась путём прессования из металлокерамической массы. Благодаря таким его качествам, как достаточная мощность, точность боя и пологая траектория полёта пули, этот патрон получил наибольшее распространение. Патрон фиксируется при досылке в патронник передним торцом гильзы в уступ патронника. Гильза патрона цилиндрической формы с невыступающей закраиной (фланцем), может быть латунной, стальной лакированной, биметаллической и алюминиевой.
Пистолет-пулемёт MP38/40 состоит из следующих основных частей и механизмов:
- Ствол со ствольной коробкой
- Спусковая коробка с рукояткой управления огнём и откидным плечевым упором
- Затвор
- Возвратно-боевая пружина
- Спусковой механизм
- Съёмный магазин
Порядок сборки и разборки
- Отсоединить магазин;
- Оттянуть вниз стопорный болт за пуговку и повернуть его на 1/4 оборота в любую сторону.
- Взяв оружие за горловину магазина и пистолетную рукоятку и, удерживая спусковой крючок в нажатом состоянии, провернуть их друг относительно друга против часовой стрелки, после чего отделить ствольную коробку вместе со стволом и горловиной, потянув её вперёд;
- Извлечь из ствольной коробки затвор вместе с заключённой в телескопический кожух возвратно-боевой пружиной и ударником.
Основные отличия MP 40 от MP 38:
- Алюминиевая рама пистолетной рукоятки, ранее подвергавшаяся дополнительной станочной обработке (фрезерованию), была заменена штампованной из стали (в дальнейших модификациях технология изготовления рукоятки продолжала меняться с целью упрощения и удешевления производства).
- Корпус затворной коробки стал гладким штампованным, фрезерованные пазы были заменены четырьмя выдавленными продольными рёбрами жёсткости.
- Корпус приёмника магазина также был усилен рёбрами жёсткости, для большего удобства. Для этого было упразднено находящееся в нём большое отверстие.
- Средняя направляющая телескопической трубки возвратно-боевой пружины была изготовлена для упрощения методом вытяжки.
- Все пистолеты-пулемёты были оснащены двухчастевыми рукоятками перезаряжания с фиксатором предохранителя.
- Магазины, у которых первоначально были гладкие стенки, теперь были с рёбрами жёсткости: но в то же время магазины от MP 40 подходят для MP 38 и наоборот.
- Опорная шина ствола была штампованной, первоначально из металла, а впоследствии и из пластмассы.
Пистолет-пулемёт MP 40 выпускался с 1940 г. вплоть до конца войны фирмой Erma в г. Эрфурте. В 1940 г. массовое производство этого оружия наладил концерн Steyr-Daimler-Puch. Фирма Steyr получила первоначально код 660, который в ходе войны был заменён на bnz. В 1941 к выпуску MP 40 присоединяется зульская фирма Х. Шмайссера C.G. Haenel, Waffen-und Fahrradfabrik (код fxo). Детали изготовлялись различными фирмами.
Недостатки:
- выбранный патрон. Баллистические характеристики патрона 9×19 мм Парабеллум не могут дать большой начальной скорости пули (более 320-400 метров в секунду, в зависимости от массы пули) и, соответственно, хорошей настильности траектории. Для использования глушителя требуется боеприпас с начальной скоростью пули не более 330-340 метров в секунду, что ещё сильнее уменьшает дальность. Впрочем, небольшая, 75-100 метров - эффективная дальность стрельбы - это общий недостаток оружия под пистолетный патрон 9×19 мм Парабеллум, однако советские ПП, с которыми MP 40 пришлось столкнуться на Восточном фронте, были выполнены под намного более «скоростной» по меркам этого класса боеприпасов патрон Маузера-Токарева 7,62×25 мм, который имеет заведомо лучшую баллистику: начальная скорость пули составляет 520-550 м.сек из ППШ и 480-500 м.сек из ППС;
- недолговечная конструкция шарнира приклада;
- не лучшая эргономика: во-первых, это излишняя (по современным меркам) массивность оружия, во-вторых расположенная слева взводная рукоять при ношении оружия в положении «на грудь» утыкается в грудную клетку владельца, доставляя ему неудобства; в третьих, из-за длинного, сильно выступающего вниз магазина трудно вести огонь из укрытий (прежде всего из окопа), поскольку это значительно повышает прицельную линию при стрельбе лёжа или из-за укрытия, так что для ведения прицельного огня приходится сильно высовывать голову, подставляясь под ответный огонь противника;
- отсутствие кожуха ствола, из-за чего при длительной стрельбе оружие невозможно держать за ствол без перчаток;
- в ходе боевых действий на территории СССР выявилось некоторое снижение надёжности при минусовых температурах, что впрочем относится ко всем подобным типам оружия;
- чистка MP 40 в полевых условиях по сравнению с ППШ и ППС немного сложнее ввиду множества мелких деталей и трубчатой ствольной коробки.
Достоинства:
- компактность (по сравнению с другими ПП тех лет);
- удобство в эксплуатации;
- очень высокое (по тем меркам) качество изготовления и исключительная живучесть конструкции: в соответствии стандартам HWWA он без особых затруднений производил до 30 тысяч выстрелов патронами с усиленным пороховым зарядом (сертифицирован на использование боеприпасов 9*19+P+). Так же это оружие прошло тест на стрельбу в условиях −50 °C и при +50 °C, без смазки, спустя четыре дня пребывания в солёной морской воде и после испытаний солнцем, пылью и грязью. Он мог стрелять и после падения на бетонный пол с пятиметровой высоты;
- простота и лёгкость технического обслуживания;
- прекрасная управляемость, высокая точность и кучность стрельбы: все попадания при стрельбе на полигоне из МР-40, закрепленного в станке, создают группу попаданий диаметром в 8 см на 50 м, на 100 м средняя группа составляет 22 см, впрочем на дистанции в 200 метров средняя группа имеет диаметр 45-50 см, также сравнительно высокое останавливающее действие 9-мм пули на дальностях до 200 м;
- дульная резьба, прикрытая наворачивающейся втулкой, дает возможность использовать всевозможные дульные насадки -компенсаторы, глушители, приспособления для стрельбы надкалиберными боеприпасами.
Именно благодаря своей удачной конструкции и наличию вышеописанных достоинств перед другими образцами, МР-40 приобрёл всемирную известность и получил распространение даже в послевоенное время.
Применение:
- MP 40 активно использовался во Второй мировой войне войсками Третьего рейха и его союзниками. В 1940 г. приказом Генерального штаба сухопутных сил (ОКХ) пистолеты-пулемёты были приняты на вооружение в качестве индивидуального стрелкового оружия пехоты (младшего офицерского состава), водителей транспортных средств, танкистов и некоторых других категорий военнослужащих.
- Служил в СССР в качестве трофейного оружия. Особенно часто использовался советскими партизанами и фронтовыми разведчиками до появления ППС, как более компактный чем ППШ, а также благодаря возможности применения глушителей. Из числа партизанских подразделений в качестве трофейного оружия его также использовали югославские партизаны, французские «Маки», польские харцеры .
- После окончания Второй мировой войны в самой Германии это оружие «постарались забыть» по политическим причинам, но оно ещё очень долгое время производилось и состояло на вооружении армий многих стран и активно применялось во многих вооружённых конфликтах второй половины XX века.
Применение этого уже немолодого ПП после войны было обусловлено, во-первых, поставками в «горячие точки» и «страны третьего мира» оружия времен ВМВ, в том числе трофейного стрелкового оружия Третьего рейха со стороны СССР и США, и ,во-вторых, МР-40 производился, в том числе, на экспорт, рядом стран. Он использовался различными вооруженными формированиями в колониальных и гражданских войнах в Азии, Африке и даже Южной Америке (несколько единиц были захвачены британцами в 1982 году в ходе Фолклендской войны).
Отдельные случаи применения боеспособных МР-40 происходят в ходе конфликтов в постсоветских странах в наши дни, так как на складах бывшего СССР немало единиц данного оружия находилось на хранении или консервации, а множество арсеналов и воинских частей после краха СССР просто разграбили, тем самым МР-40 позднее стал попадать в руки бандитов, террористов и сепаратистов.
Характеристики:
- Тип: пистолет-пулемёт
- Страна: Третий рейх
- Годы эксплуатации: 1938 - н. в. (можно встретить до сих пор).
- Принят на вооружение: 1938
- На вооружении: Вермахт, Ваффен-СС; СССР (трофей), после войны - развивающиеся страны, в наши дни - нерегулярные формирования, такие как УЧК и др.
- Конструктор: Генрих Фольмер
- Разработан: 1938
- Производитель: ERMA, Steyr, Haenel
- Годы производства: 1938-1944
- Всего выпущено, шт: ~1 200 000 (немецкого производства), с учетом послевоенных клонов и копий ~2 000 000
- Варианты: MP 38/40; MP 40; MP 40/I; MP 41
- Масса, кг: 4,8 (с 32 патронами)
- Длина, мм: 833/630 с разложенным/сложенным прикладом
- Длина ствола, мм: 248
- Патрон: 9×19 мм Парабеллум
- Калибр, мм: 9
- Принципы работы: свободный затвор
- Скорострельность, выстрелов/мин: 540-600 ( в различных версиях может составлять 600,750,900 выс/мин)
- Начальная скорость пули, м/с: 320-400 ( в зависимости от варианта массы пули).
- Прицельная дальность, м 100/200 метров.
- Максимальная дальность, м: 100-120 (эффективная)
- Вид боепитания: коробчатые магазины на 20, 25, 32, 40, 50 патронов.
- Прицел: нерегулируемый открытый на 100 м, с откидной стойкой на 200 м или секторный с разметкой до 200 метров через 5
